对比图
型号 LM2574MX-ADJ/NOPB LM2574M-ADJ/NOPB LM2574M-ADJ
描述 TEXAS INSTRUMENTS LM2574MX-ADJ/NOPB 直流-直流开关降压(逐步递减)稳压器, 可调, 4V-40V输入, 1.23V-37V输出, 500mA输出, SOIC-14TEXAS INSTRUMENTS LM2574M-ADJ/NOPB 直流/直流转换器/开关式稳压器TEXAS INSTRUMENTS LM2574M-ADJ 直流-直流开关降压(逐步递减)稳压器, 可调, 4V-40V输入, 1.23V-37V输出, 500mA输出, SOIC-14
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14

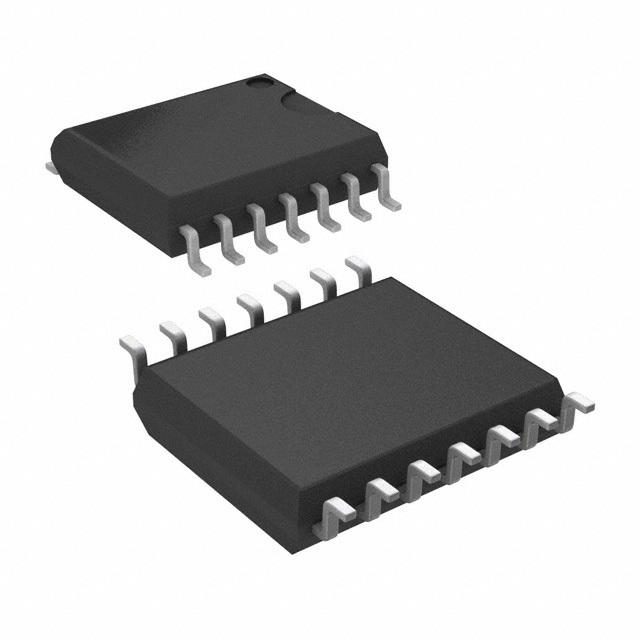

封装 SOIC-14 SOIC-14 SOIC-14
电源电压(DC) - 45.0V (max) 40.0V (max)
额定电流 - 500 mA 500 mA
输出接口数 1 1 1
输出电压 1.23V ~ 37V 1.23V ~ 37V 1.23V ~ 37V
输出电流 500 mA 500 mA 500 mA
通道数 - 1 -
针脚数 14 14 14
静态电流 5.00 mA 5 mA 5.00 mA
调节输出数 1 1 1
开关频率 52 kHz 52 kHz 63 kHz
拓扑结构 Buck Buck Buck
输入电压(Max) 40 V 40 V 40 V
输入电压(Min) 4 V 4 V 4 V
输出电压(Max) 37 V 37 V 37 V
输出电压(Min) 1.23 V 1.23 V 1.23 V
输出电流(Max) 0.5 A 500 mA 0.5 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 4 V 4 V -
输入电压 4V ~ 40V 40 V 4V ~ 40V
频率 - - 52 kHz
精度 - - 4 %
电源电压(Min) - - 4 V
长度 - 9.2 mm -
宽度 - 7.5 mm -
高度 - 2.35 mm -
封装 SOIC-14 SOIC-14 SOIC-14
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
REACH SVHC标准 No SVHC - No SVHC
ECCN代码 - - EAR99
