对比图
型号 09 18 516 6324 09185165324 2-1761603-6

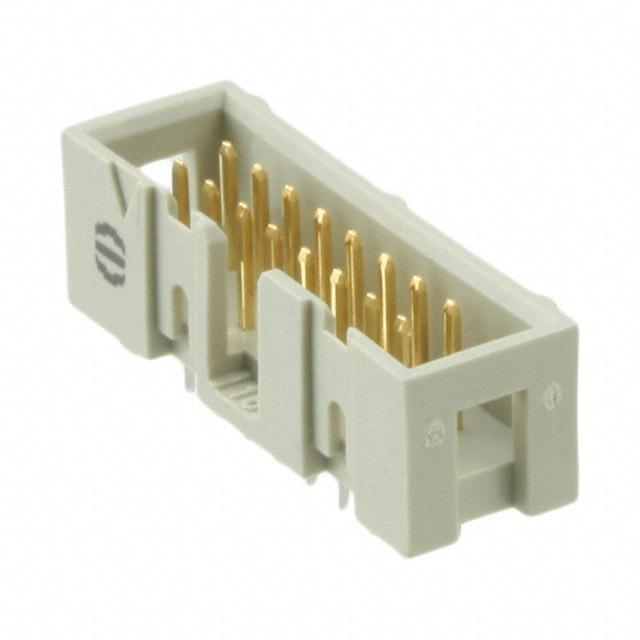

描述 HARTING 09 18 516 6324 线至板连接器, 直型, SEK 18系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排HARTING 09185165324 线至板连接器, Shrouded, SEK 18 Series, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排 新AMP FROM TE CONNECTIVITY 2-1761603-6 线至板连接器, 直型, AMP-LATCH系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子) TE Connectivity (泰科)
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚数 - - 16
封装 - - -
引脚间距 2.54 mm - 2.54 mm
触点数 16 16 16
极性 Male Male Male
触点电镀 Gold Gold Tin, Tin over Nickel, Gold
额定电流 1 A - 1A/触头
绝缘电阻 1 GΩ - 5000 MΩ
排数 2 2 2
方向 Straight - Vertical
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 - 16 16
拔插次数 200 - 200
额定电流(Max) - - 1A/触头
额定电压 - - 250 VAC
额定电压(DC) 350 V - -
额定电压(AC) 350 V - -
接触电阻 20 mΩ - -
触点额定电流 1 A - -
工作温度(Max) 105 ℃ - -
工作温度(Min) -40 ℃ - -
长度 27.94 mm - 27.94 mm
宽度 9.2 mm - 9.22 mm
高度 9.45 mm - 9.22 mm
封装 - - -
引脚间距 2.54 mm - 2.54 mm
外壳颜色 - - Blue
颜色 Gray - Blue
触点材质 Brass Copper Alloy Phosphor Bronze
材质 - - Thermoplastic
工作温度 - -55℃ ~ 125℃ -65℃ ~ 105℃
外壳材质 Polyester - Thermoplastic
产品生命周期 - Active Active
包装方式 Tray Bulk Bulk
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
ECCN代码 - - EAR99
HTS代码 - - 8536694040
