对比图
型号 SN74LVCC3245APWE4 SN74LVCC3245APWRG4 CLVCC3245AIPWREP
描述 具有可调输出电压和三态输出的八路总线收发器 OCTAL BUS TRANSCEIVER WITH ADJUSTABLE OUTPUT VOLTAGE AND 3-STATE OUTPUTS具有可调节输出电压和三态输出的八路总线收发器 24-TSSOP -40 to 85具有可调输出电压和三态输出的八路总线收发器 OCTAL BUS TRANSCEIVER WITH ADJUSTABLE OUTPUT VOLTAGE AND 3-STATE OUTPUTS
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 24 24 24

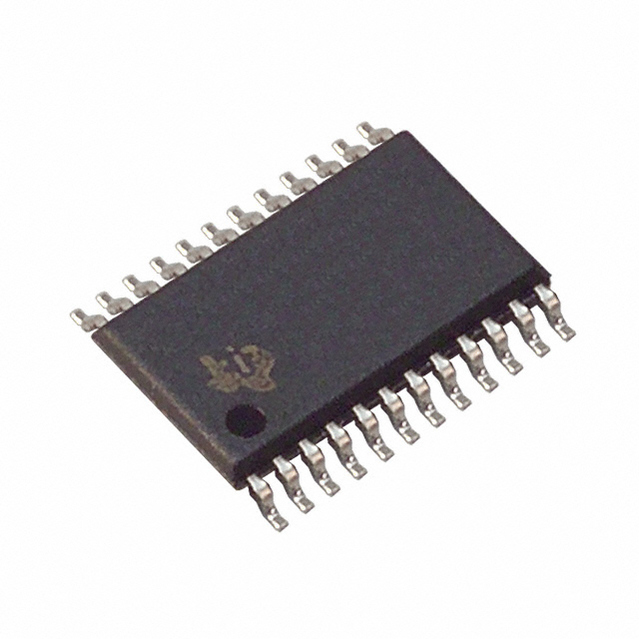

封装 TSSOP-24 TSSOP-24 TSSOP-24
电源电压(DC) 2.30V (min) 2.30V (min) 2.30V (min)
输出电流 24.0 mA 24.0 mA 24.0 mA
电路数 - 1 1
通道数 8 8 8
位数 8 8 8
传送延迟时间 2.40 ns 2.40 ns 7.10 ns
电压波节 5.00 V, 3.30 V 5.00 V, 3.30 V 5.00 V, 3.30 V
输出电流驱动 -1.00 mA -1.00 mA -1.00 mA
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输出通道数 - - 8
电源电压 - - 2.3V ~ 3.6V
电源电压(Max) 3.6V, 5.5V 3.6V, 5.5V 3.6V, 5.5V
电源电压(Min) 2.3V, 3V 2.3V, 3V 2.3V, 3V
输出接口数 8 8 -
封装 TSSOP-24 TSSOP-24 TSSOP-24
长度 7.8 mm - -
宽度 4.4 mm - -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - EAR99 EAR99
