对比图
型号 LTC6103HMS8#PBF LTC6103CMS8#PBF LTC6103IMS8#PBF
描述 LINEAR TECHNOLOGY LTC6103HMS8#PBF 电流检测放大器, 双路高电压, 2个放大器, 170 nA, MSOP, 8 引脚, -40 °C, 125 °CLINEAR TECHNOLOGY LTC6103CMS8#PBF 电流检测放大器, 双路高电压, 2个放大器, 170 nA, MSOP, 8 引脚, -40 °C, 85 °CLinear TechnologyLinear Technology 系列高端电流感应放大器可在存在高共模电压的情况下，通过外部电阻器测量电流。 提供电压和电流输出类型及单和双封装型号。### 电流感应放大器电流感应放大器的电压输出与极低值电阻器的电压降成比例，通常在高电流电源导轨。 因此可测量电源导轨的电流。
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)
分类 放大器、缓冲器放大器、缓冲器放大器、缓冲器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8

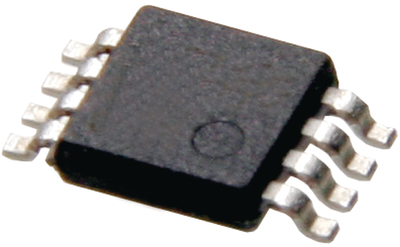

封装 MSOP-8 MSOP-8 MSOP-8
电源电压(DC) 4.00V (min) - 4.00V (min)
供电电流 390 µA 390 µA 390 µA
电路数 2 2 2
针脚数 8 8 8
带宽 140 kHz 140 kHz 140 kHz
增益频宽积 140 kHz 140 kHz 140 kHz
输入补偿电压 85 µV 85 µV 600 µV
输入偏置电流 100 nA 100 nA 0.17 µA
工作温度(Max) 125 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 140 kHz 140 kHz 140 kHz
电源电压 4V ~ 60V 4V ~ 60V 4V ~ 60V
电源电压(Max) 60 V 60 V 60 V
电源电压(Min) 4 V 4 V 4 V
工作电压 - 4V ~ 60V -
通道数 - 2 -
长度 - - 3 mm
宽度 - - 3 mm
高度 0.86 mm 0.86 mm 0.86 mm
封装 MSOP-8 MSOP-8 MSOP-8
工作温度 -40℃ ~ 125℃ 0℃ ~ 70℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown Unknown
包装方式 Each Each Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 - EAR99
