对比图

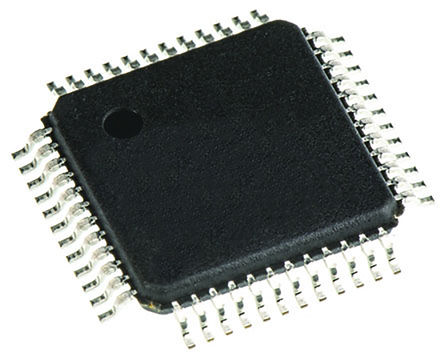

型号 YROTATE-IT-RX23T R5F523T5ADFL#30 R5F523T5ADFM#30
描述 RX23T 电动机控制参考设计套件**YROTATE-IT-RX23T** 板带及其 RX23T 微控制器可驱动 3 相永磁交流电动机，电压高达 48 V 直流，峰值电流为 5A。它具有直观的 PC GUI，可管理电动机速度、显示矢量控制参数和访问广泛的列表参数：电动机本质参数和 PI 系数。40MHz R5F523T5ADFM 32 位 MCU，带 64KB 闪存，10KB RAM，FPU 嵌入式固件：无传感器矢量控制算法（磁场定向控制） 电流检测：单相或三分流器配置 (10mΩ) PWM 频率：64kHz 控制回路速度：20kHz 矢量控制回路：40μs 隔离 USB 接口 E1 编程/调试连接器 通过 USB 或外部连接器供电 工作温度范围：-20 至 +85°C 板尺寸：128 x 130mm 工具： e²studio 4.0.2.008、CS、RXC Toolchain、CC RX 版本 v2.03.00 ### 随附快速入门指南、Nanotec DB24S03 BLDC 电动机、USB 电缆### RX 系列微控制器，Renesas ElectronicsRX23T 32 位微控制器Renesas RX23T RX 系列设备是 32 位微控制器，结合了高性能和电源效率。 在正常操作过程中，具有 115 μA/MHz 的低功耗，在软件待机模式下，为 45 μA。 RX23T 专门针对电动机控制应用而定制。 板载浮点处理单元 (FPU) 可使设备对复杂的反相器算法进行编程，从而简化软件开发。### 微控制器功能32 位 RXv2 CPU 内核 最大 40 MHz CPU 操作 40 MHz 时，最大 65.6 DMIPS CISC 哈佛体系结构，带 5 阶段管道 增强型 DSP，可支持 32 位倍乘积累和 16 位倍乘减指令 浮点单元 (FPU) 片上调试电路 存储器保护装置 (MPU) 支持 灵活的时钟选项 独立监控计时器 (IWDT) 8 种类型的重置，包括通电重置 (POR) 可编程低电压检测 (LVD) 数据传输控制器 (DTC) 事件链接控制器 (ELC) 多功能引脚控制器 (MPC) 循环冗余检查 (CRC) IEC 60730 支持 ### 低功耗功能3 种低功率模式 - 睡眠、深度睡眠和软件待机 2.7 V 至 5.5 V 电源 ### 外围功能12 位模拟到数字转换器 (ADC) – 10 通道 8 位数字到模拟转换器 (DAC) – 1 通道 比较器 – 3 通道 扩展功能计时器 – 12 通道 ### 通信功能串行通信接口 (SCI) – 2 通道 I²C 接口 – 1 通道 串行外设接口 (SPI) – 1 通道 ### RX 系列微控制器，Renesas ElectronicsRX23T 系列 128 kB 闪存 10 kB SRAM 40 MHz 32-位 微控制器 - LQFP-64
数据手册 ---
制造商 Renesas Electronics (瑞萨电子) Renesas Electronics (瑞萨电子) Renesas Electronics (瑞萨电子)
分类 32位控制器32位控制器
安装方式 - Surface Mount Surface Mount
引脚数 - 48 64
封装 - LQFP-48 LQFP-64
频率 - 40 MHz 40 MHz
工作电压 - - 2.7V ~ 5.5V
针脚数 - 48 64
RAM大小 10 KB 12288 b 10 KB
位数 - 32 32
模数转换数(ADC) - 1 1
输入/输出数 - 37 Input 50 Input
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -40 ℃ -40 ℃
数模转换数(DAC) - - 1
电源电压 - - 2.7V ~ 5.5V
电源电压(Max) - 5.5 V 5.5 V
电源电压(Min) - 2.7 V 2.7 V
长度 - 7.1 mm 10.1 mm
宽度 - 7.1 mm 10.1 mm
高度 - 1.4 mm 1.55 mm
封装 - LQFP-48 LQFP-64
工作温度 - -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown Unknown
包装方式 - Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - 无铅 Lead Free
ECCN代码 EAR99 EAR99 EAR99
