对比图
型号 5103309-1 70246-1001 30310-6002HB

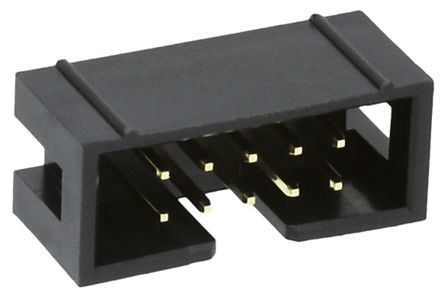

描述 TE Connectivity AMP-Latch 2.54 mm 薄型带状电缆插头连接器，中心和双极化AMP-Latch 薄型印刷电路板垂直和直角安装带状电缆引脚针座连接器，具有 2.54 x 2.54mm 中心和双极化中心线，可与带状电缆插座连接器配接。 这些 AMP-Latch 2.54mm 电缆针座连接器由 UL 94V-0 等级黑色玻璃填充热塑性塑料制成。 部件号 X-5104338-X 为垂直安装，具有用于印刷电路板固定的弯曲焊接尾线和 0.00038 镀薄金触点。 部件号 X-5104340-X 为直角安装，具有用于印刷电路板固定的弯曲焊接尾线和 0.00038 镀薄金触点。 部件号 X-5103308-X 和 103308-X 为垂直安装，具有 0.00038 镀薄金触点 部件号 X-5103309-X 和 103309-X 为垂直安装，具有 0.00076 镀薄金触点 部件号 X-5103310-X 为直角安装，具有 0.00038 镀薄金触点 部件号 X-5103311-X 和 103311-X 为直角安装，具有 0.00076 镀薄金触点 这些 AMP-Latch 薄型印刷电路板引脚针座可配接接有 AMPMODU 电线和印刷电路板安装插座、Novo 插座以及 609、622 和 636 系列母插座连接器 ### TE Connectivity AMP-Latch IDC 带状电缆连接器DIL 有罩管座，70246 系列与 70058 系列端子，典型库存号 670-6293 配用 镀金厚度 0.38 μm，除非另外说明 ### 2.54mm Molex C-Grid/SL 系列3M 30310-6002HB. 针座, 四壁护罩 10路 双排 直型
数据手册 ---
制造商 TE Connectivity (泰科) Molex (莫仕) 3M
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 ThroughHole - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 10 10 10
极性 Male Male Male
触点电镀 Gold Flash, Gold Flash over Nickel, Tin, Tin over Nickel Gold Gold
额定电流 1 A 2.5 A 1 A
绝缘电阻 5000 MΩ 12.0 GΩ -
排数 2 2 2
方向 Vertical Vertical -
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 10 10 10
安装角度 180 ° - -
额定电流(Max) 1A/触头 2.5A/触头 1 A
工作温度(Max) 105 ℃ 120 ℃ -
工作温度(Min) -65 ℃ -55 ℃ -
额定电压(Max) 250 VAC 250 VDC -
额定电压 250 V 250 VAC -
额定电压(DC) - 250 V -
灼热丝测试标准 - Non-Compliant -
无卤素状态 - Not Low Halogen -
电路数 - 10 -
接触电阻(Max) - 15 mΩ -
长度 20.32 mm 20.3 mm -
宽度 9.14 mm 8.89 mm -
高度 9.78 mm 9.27 mm 9.3 mm
封装 ThroughHole - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
针脚长度 3.05 mm - -
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Brass Phosphor Bronze Brass
材质 Nylon - -
工作温度 -65℃ ~ 105℃ -55℃ ~ 120℃ -55℃ ~ 105℃
外壳材质 Thermoplastic Polyester -
绝缘材质 - - Polyester
产品生命周期 Unknown Active Active
包装方式 Tube Tray Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant Compliant -
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - -
