对比图

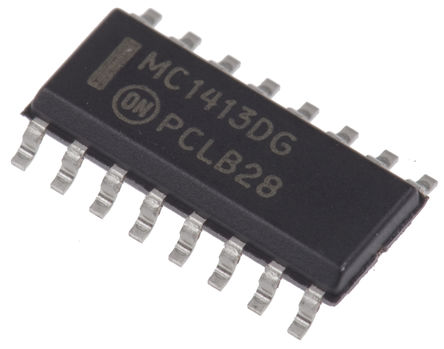

型号 DS2003CMX/NOPB DS2003CM/NOPB MC1413DG
描述 TEXAS INSTRUMENTS DS2003CMX/NOPB 芯片, 周边驱动器, 5V, 0.35A, SOIC-16TEXAS INSTRUMENTS DS2003CM/NOPB 功率外设驱动器ON SEMICONDUCTOR MC1413DG 双极晶体管阵列, 达林顿, NPN, 50 V, 500 mA, 1000 hFE, SOIC
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) ON Semiconductor (安森美)
分类 接口芯片双极性晶体管双极性晶体管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 16 16 16
封装 SOIC-16 SOIC-16 SOIC-16
电源电压(DC) 5.00 V 5.00 V 30.0 V
额定电流 350 mA 350 mA 500 mA
输出接口数 7 7 -
输出电压 50 V 50 V 50 V
输出电流 350 mA 500 mA 500 mA
针脚数 - 16 16
极性 NPN NPN NPN
击穿电压(集电极-发射极) 55 V 55 V 50 V
驱动器/包 7 7 -
集电极最大允许电流 0.5A 0.5A 0.5A
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -20 ℃
电源电压 5 V 5 V -
无卤素状态 - - Halogen Free
最小电流放大倍数(hFE) - - 1000 @350mA, 2V
直流电流增益(hFE) - - 1000
输入电压 - - 30 V
电源电压(Max) 5 V - -
长度 - 19.81 mm 10 mm
宽度 - 6.35 mm 4 mm
高度 - 3.302 mm 1.5 mm
封装 SOIC-16 SOIC-16 SOIC-16
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/06/15 -
REACH SVHC标准 No SVHC - No SVHC
ECCN代码 EAR99 EAR99 EAR99
