对比图

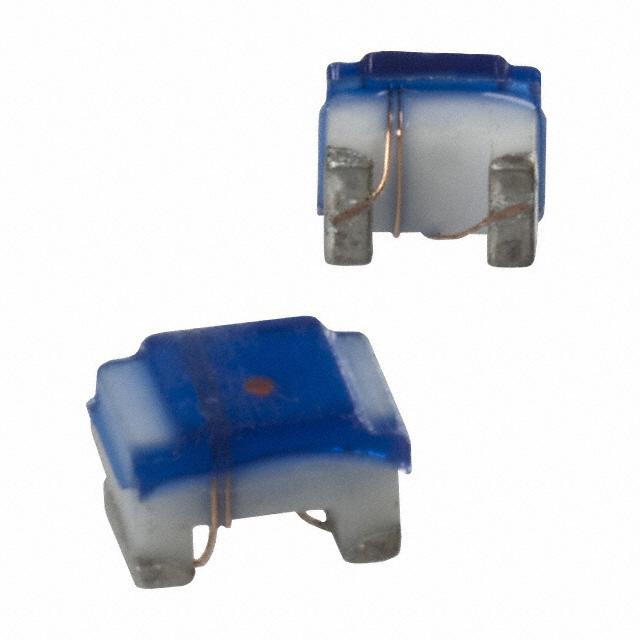

型号 PM0805-8N2M PM0805-8N2M-RC L-15W8N2JV4E

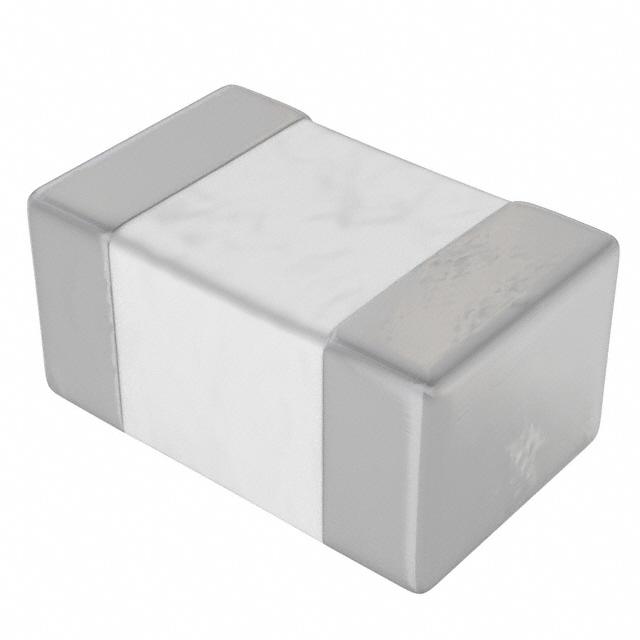

描述 0805 8.2nH ±20% 600mA高Q值的片式电感器 High Q Chip InductorsJOHANSON TECHNOLOGY L-15W8N2JV4E 表面贴装高频电感器, L-15W系列, 8.2 nH, ± 5%, 0805 [2012 公制], 5.5 GHz, 0.06 ohm
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Johanson Technology (约翰逊)
分类 电感电感贴片电感
安装方式 Surface Mount Surface Mount -
封装(公制) 2012 2012 2012
封装 0805 0805 0805
引脚数 - 2 2
额定电流 600 mA 600 mA 600 mA
容差 ±20 % ±20 % -
电感 8.20 nH 8.2 nH 8.2 nH
自谐频率 4.7 GHz 5.5 GHz 5.50 GHz
Q值 50 50.0 60.0
屏蔽 No No -
电感公差 ±20 % ±20 % ±5 %
测试频率 250 MHz 250 MHz -
电阻(DC） 120 mΩ 60 mΩ 60 mΩ
电阻(DC Max) 0.12 Ω 60 mΩ 0.06 Ω
额定电流(DC) - 600 mA 600 mA
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
长度 2.41 mm 2.1 mm 2 mm
宽度 1.78 mm 1.5 mm 1.25 mm
高度 1.78 mm 1.4 mm 1.4 mm
封装(公制) 2012 2012 2012
封装 0805 0805 0805
工作温度 -55℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 End of Life Active Unknown
包装方式 Cut Tape (CT), Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - 2016/06/20 2015/06/15
