对比图

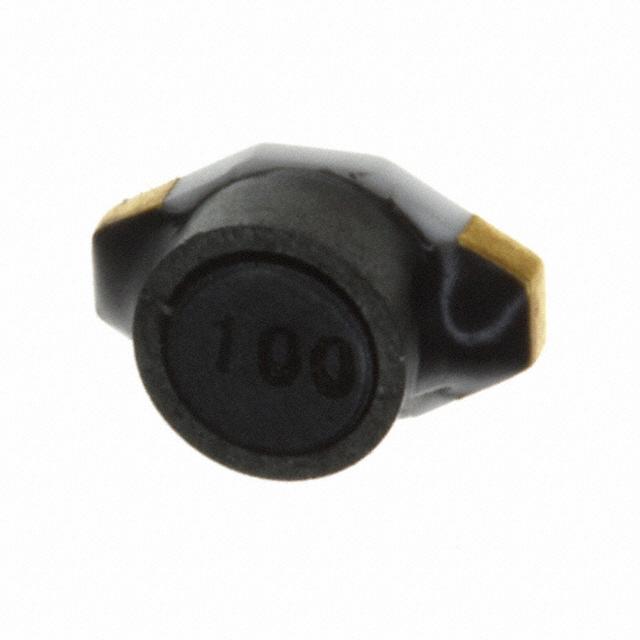

型号 PM1608S-680M SRR6603-680ML SDS680R-683M
描述 68uH ±20% 400mABOURNS SRR6603-680ML 表面贴装功率电感器, SRR6603系列, 68 µH, ± 20%, 屏蔽, 0.29 ohm, 400 mAInd Power Choke Shielded Wirewound 68uH 20% 100kHz Ferrite 400mA T/R
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) API Delevan
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 -
封装 0.260" L x 0.175" W x 0.115" H (6.60mm x 4.45mm x 2.92mm) 6.6mm x 4.4mm x 3mm 0.260" L x 0.175" W x 0.115" H (6.60mm x 4.45mm x 2.92mm)
额定电流 400 mA 400 mA 400 mA
容差 ±20 % ±20 % ±20 %
电感 68 µH 68 µH 68 µH
自谐频率 15 MHz 15 MHz 15 MHz
Q值 - 40.0 -
屏蔽 Yes Yes Yes
电感公差 ±20 % ±20 % -
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） ≤290 mΩ ≤290 mΩ ≤290 mΩ
工作温度(Max) - 125 ℃ 85 ℃
工作温度(Min) - -55 ℃ -40 ℃
电阻(DC Max) 290 mΩ 0.29 Ω 290 mΩ
长度 6.6 mm 6.6 mm 6.6 mm
宽度 4.4 mm 4.4 mm 4.45 mm
高度 3 mm 3 mm 2.92 mm
封装 0.260" L x 0.175" W x 0.115" H (6.60mm x 4.45mm x 2.92mm) 6.6mm x 4.4mm x 3mm 0.260" L x 0.175" W x 0.115" H (6.60mm x 4.45mm x 2.92mm)
工作温度 -40℃ ~ 85℃ -55℃ ~ 125℃ -40℃ ~ 85℃
重量 - - 200 mg
产品生命周期 Obsolete Active Active
包装方式 Tape, Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2016/06/20 -
香港进出口证 - NLR -
