对比图

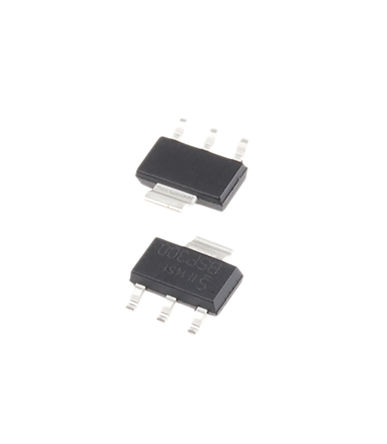

描述 Infineon SIPMOS® N 通道 MOSFET### MOSFET 晶体管，InfineonInfineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能800V,0.19A,N沟道功率MOSFETINFINEON BSP129 晶体管, MOSFET, N沟道, 120 mA, 240 V, 20 ohm, 10 V, -1.4 V
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 3 4
封装 SOT-223 SOT-223 SOT-223
针脚数 - - 4
漏源极电阻 - - 20 Ω
极性 N-CH N-Channel N-Channel
耗散功率 - 1.80 W 1.7 W
阈值电压 - - 1.4 V
漏源极电压(Vds) 800 V 800 V 240 V
连续漏极电流(Ids) 0.19A 17.0 A 120 mA
上升时间 - - 4.1 ns
输入电容(Ciss) 170pF @25V(Vds) - 82pF @25V(Vds)
下降时间 - - 4.1 ns
工作温度(Max) 150 ℃ - 150 ℃
工作温度(Min) -55 ℃ - -55 ℃
工作结温(Max) - - 150 ℃
耗散功率(Max) 1.8 W - 1.8 W
额定电压(DC) - 800 V -
额定电流 - 17.0 A -
输入电容 - 2.32 nF -
栅电荷 - 177 nC -
长度 6.5 mm - 6.5 mm
宽度 3.5 mm - 3.5 mm
高度 1.6 mm - 1.6 mm
封装 SOT-223 SOT-223 SOT-223
工作温度 - - -55℃ ~ 150℃
产品生命周期 Active Obsolete Active
包装方式 - Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - - 2014/12/17
