对比图

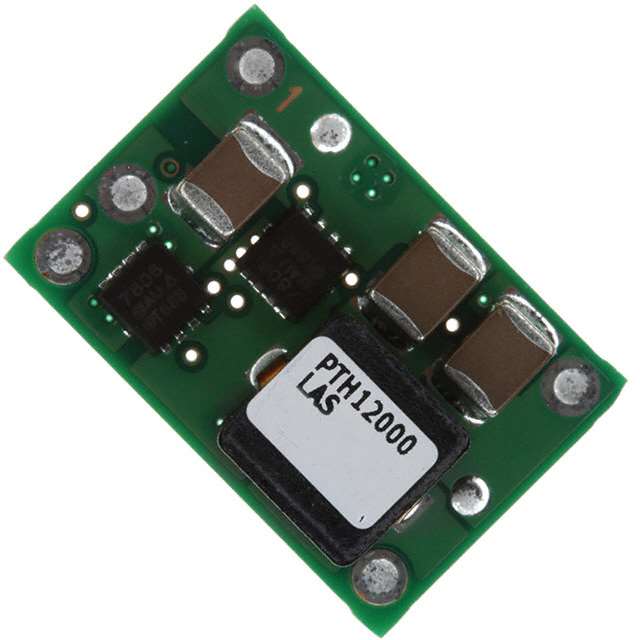

型号 PTH12000LAZ PTH12000LAZT PTH12000LAST
描述 6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5
封装 DIP-5 DIP-5 SMD-5
电源电压(DC) 12.0 V 12.0 V -
额定功率 10 W 10 W 10 W
输出接口数 1 1 1
输入电压(DC) 10.8V ~ 13.2V 10.8V ~ 13.2V -
输出电压 0.8V ~ 1.8V 0.8V ~ 1.8V 0.8V ~ 1.8V
输出电流 6 A 6 A 6 A
调节输出数 1 1 1
开关频率 200kHz ~ 300kHz 200kHz ~ 300kHz -
拓扑结构 Buck Buck Buck
输入电压(Max) 13.2 V 13.2 V 13.2 V
输入电压(Min) 10.8 V 10.8 V 10.8 V
输入电压(DC Max) - 13.2 V -
输入电压(DC Min) - 10.8 v -
输出电压(Max) - 5.5 V -
输出电压(Min) - 1.2 V -
输出电流(Max) 6 A 6 A 6 A
输出功率(Max) - 10.8 W -
工作温度(Max) 85 ℃ 85 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
输入电压 12 V 10.8V ~ 13.2V -
额定功率(Max) 10.8 W - -
宽度 12.6 mm 12.57 mm 12.57 mm
高度 8.25 mm 9.09 mm 8.5 mm
封装 DIP-5 DIP-5 SMD-5
长度 18.9 mm - 18.92 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC版本 - 2015/06/15 -
ECCN代码 EAR99 - -
