对比图

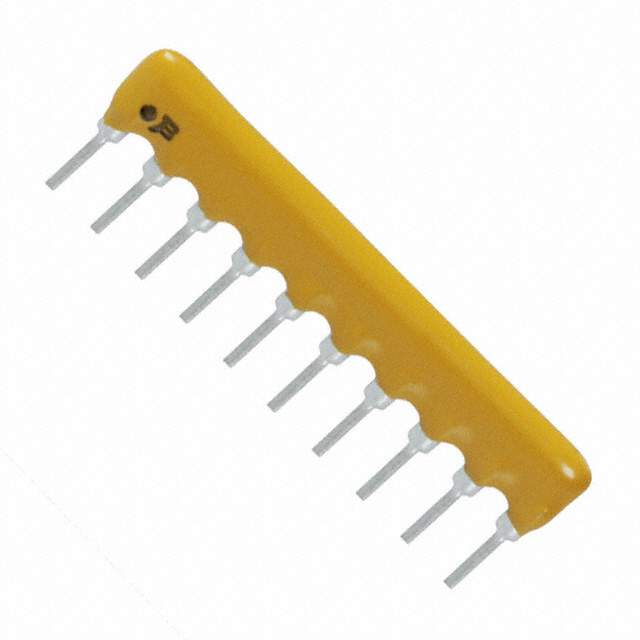

型号 4610X-101-105 4610X-101-105LF 770101105P
描述 Res Thick Film NET 1M Ohm 2% 1.25W ±100ppm/℃ BUS Conformal 10Pin SIP Pin Thru-Hole BulkBOURNS 4610X-101-105LF 电阻网络, 1MRes Thick Film NET 1M Ohm 2% 1.4W 100ppm/℃ BUS Conformal Coated 10Pin SIP Pin Thru-Hole Bulk
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) CTS (西迪斯)
分类 电阻排电阻排电阻排
安装方式 Through Hole Through Hole Through Hole
引脚数 10 10 10
封装 SIP-10 SIP-10 SIP-10
触点数 10 10 10
额定电压(DC) 100 V 100 V 100 V
绝缘电阻 - 10.0 MΩ -
容差 ±2 % ±2 % ±2 %
额定功率 1.25 W 1.25 W 1.4 W
针脚数 10 10 -
电阻 1 MΩ 1 MΩ 1 MΩ
阻值偏差 ±2 % ±2 % ±2 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 100 V 100 V -
长度 22.81 mm 25.35 mm 25.4 mm
宽度 2.49 mm 2.49 mm 2.5 mm
高度 5.08 mm 5.08 mm 4.95 mm
脚长度 - 3.43 mm -
封装 SIP-10 SIP-10 SIP-10
厚度 2.49 mm 2.49 mm 2.41 mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 ±100 ppm/℃ ±100 ppm/℃ ±100 ppm/℃
产品生命周期 Obsolete Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2016/06/20 -
ECCN代码 - EAR99 EAR99
HTS代码 - 8533210050 -
