对比图

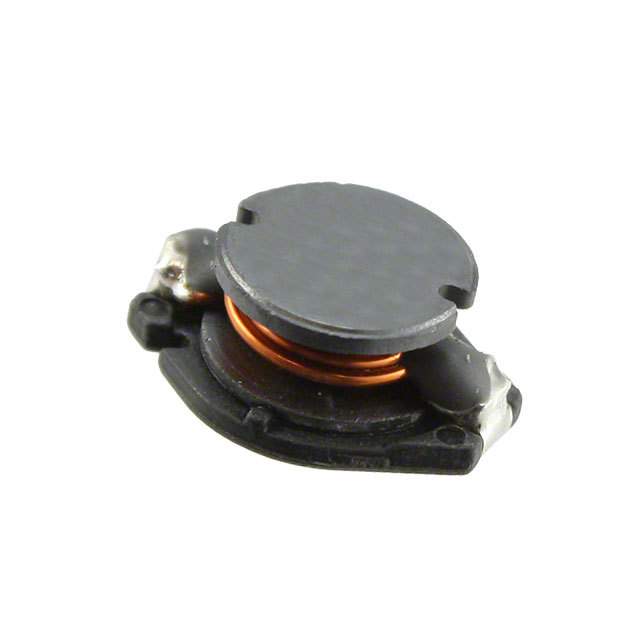

型号 PM3316-4R7M-RC SDR1005-4R7M SDR1005-4R7ML
描述 SMD功率电感 SMD Power Inductors4.7uH ±20% 4.5ABOURNS SDR1005-4R7ML 表面贴装功率电感器, SDR1005系列, 4.7 µH, ± 20%, 非屏蔽, 0.019 ohm, 4.5 A
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装 0.508" L x 0.402" W x 0.209" H (12.90mm x 10.20mm x 5.30mm) 0.500" L x 0.393" W x 0.197" H (12.70mm x 10.00mm x 5.00mm) 1005
额定电流 4.5 A 4.5 A 4.5 A
容差 ±20 % ±20 % ±20 %
电感 4.7 µH 4.7 µH 4.7 µH
自谐频率 42 MHz 42 MHz 42 MHz
Q值 50 50.0 50.0
共振频率 - - 42 MHz
屏蔽 No - No
电感公差 ±20 % ±20 % ±20 %
测试频率 1 kHz 1 kHz 1 kHz
电阻(DC） 19 mΩ ≤19 mΩ 0.019 Ω
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -40 ℃ -40 ℃
电阻(DC Max) 0.019 Ω 19 mΩ 0.019 Ω
长度 13.0 mm 12.7 mm 12.7 mm
宽度 10 mm 9.98 mm 10 mm
高度 5.3 mm 5.3 mm 5 mm
封装 0.508" L x 0.402" W x 0.209" H (12.90mm x 10.20mm x 5.30mm) 0.500" L x 0.393" W x 0.197" H (12.70mm x 10.00mm x 5.00mm) 1005
工作温度 -55℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
导体材质 - Copper -
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free 无铅 Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 2016/06/20 - 2016/06/20
ECCN代码 - - EAR99
HTS代码 - - 8504508000
