对比图

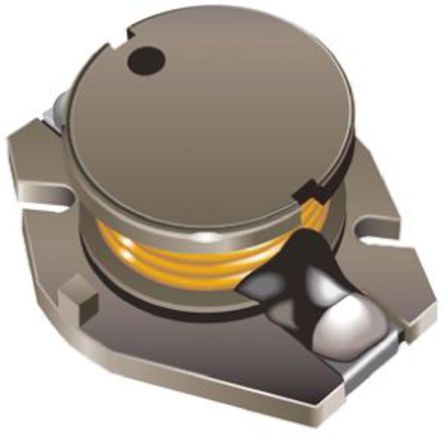

型号 PM3316-100M-RC SDR1005-100ML PM3316-100M
描述 PM3316 Series Wire Wound ChokesAvailable in E6 series Low profile of only 5mm Inductance as low as 1.0μH RoHS compliant Applications in input/output of DC/DC converters, and power supplies for portable communication equipment ### Bourns 非标准表面安装电感器（扼流圈）BOURNS SDR1005-100ML 表面贴装功率电感器, SDR1005系列, 10 µH, ± 20%, 非屏蔽, 0.05 ohm, 2.9 A10uH ±20% 3.9A
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 0.500" L x 0.393" W x 0.197" H (12.70mm x 10.00mm x 5.00mm) 1005 0.512" L x 0.374" W x 0.205" H (13.00mm x 9.50mm x 5.20mm)
额定电流 2.9 A 2.9 A 3.9 A
容差 ±20 % ±20 % ±20 %
电感 10 µH 10 µH 10.0 µH
自谐频率 26 MHz 26 MHz 26.0 MHz
屏蔽 No No No
电感公差 ±20 % ±20 % ±20 %
测试频率 1 kHz 1 kHz 100 kHz
电阻(DC） 50 mΩ ≤50 mΩ 38 mΩ
Q值 50 50.0 -
共振频率 - 26.0 MHz -
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ -40 ℃ -
工作结温(Max) - 125 ℃ -
电阻(DC Max) 0.05 Ω 0.05 Ω -
长度 12.7 mm 12.7 mm 13.0 mm
宽度 10.2 mm - 9.50 mm
高度 5.3 mm 5.3 mm 5.20 mm
封装 0.500" L x 0.393" W x 0.197" H (12.70mm x 10.00mm x 5.00mm) 1005 0.512" L x 0.374" W x 0.205" H (13.00mm x 9.50mm x 5.20mm)
工作温度 -55℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 105℃
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2016/06/20 2016/06/20 -
ECCN代码 EAR99 EAR99 -
HTS代码 8504508000 8504508000 -
