对比图

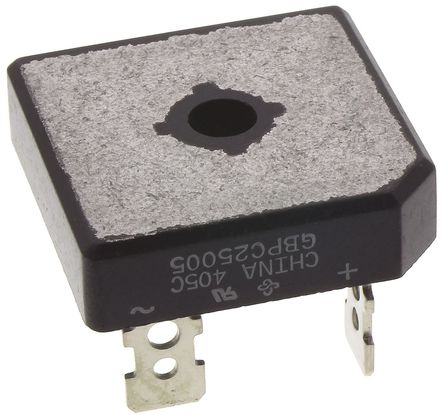

型号 GBPC25005 GBPC25005-E4/51 GBPC25005-E4
描述 玻璃钝化单相桥式整流器 GLASS PASSIVATED SINGLE-PHASE BRIDGE RECTIFIERVISHAY GBPC25005-E4/51 二极管 桥式整流, 单相, 50 V, 25 A, 模块, 1.1 V, 4 引脚桥式整流器，带推入式端子，GBPC25 系列，Vishay Semiconductor高电流 25A 通用，3 路接线端子：推进式，环绕或焊接 玻璃钝化芯片接线 低热阻 ### 认可UL E54214 ### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 (AC) 输入转换为直流 (DC) 输出，用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)
分类 桥式整流器桥式整流器
安装方式 - Quick Connect -
引脚数 4 4 4
封装 Square-4 Square-4 -
额定电压(DC) - 50.0 V -
额定电流 - 25.0 A -
电容 - 300 pF -
输出电流 - ≤25.0 A -
针脚数 - 4 -
正向电压 1.1V @12.5A 1.1V @12.5A -
正向电流 25 A 25 A -
最大正向浪涌电流（Ifsm） 300 A 300 A 300 A
正向电压(Max) - 1.1 V -
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -55 ℃ -55 ℃
长度 29 mm 28.8 mm 28.8 mm
宽度 29 mm 28.8 mm 28.8 mm
高度 11.23 mm 7.62 mm 7.62 mm
封装 Square-4 Square-4 -
工作温度 -65℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -
产品生命周期 Active Active Active
包装方式 Tray Bulk -
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 - No SVHC -
