对比图

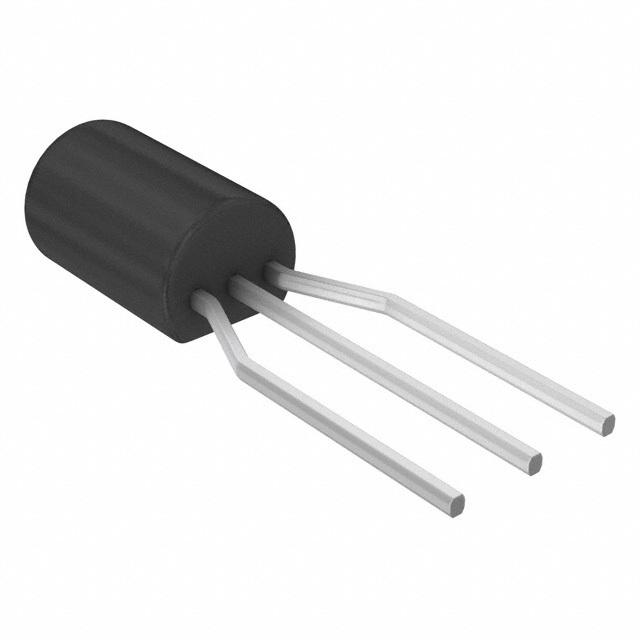

型号 MPSW45AG MPSW45ARLRAG MPSW45A
描述 ON SEMICONDUCTOR MPSW45AG 单晶体管 双极, 达林顿, NPN, 50 V, 100 MHz, 2.5 W, 1 A, 25000 hFEON SEMICONDUCTOR MPSW45ARLRAG 达林顿晶体管, NPN, 50V, TO-92一瓦达林顿晶体管NPN硅 One Watt Darlington Transistors NPN Silicon
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 双极性晶体管双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3
封装 TO-226-3 TO-226-3 TO-226-3
额定电压(DC) 50.0 V 50.0 V 50.0 V
额定电流 1.00 A 1.00 A 1.00 A
针脚数 3 3 -
极性 NPN NPN N-Channel
耗散功率 2.5 W 1 W 1 W
击穿电压(集电极-发射极) 50 V 50 V 50 V
集电极最大允许电流 1A 1A 1A
最小电流放大倍数(hFE) 25000 @200mA, 5V 25000 @200mA, 5V 25000 @200mA, 5V
额定功率(Max) 1 W 1 W 1 W
直流电流增益(hFE) 25000 25000 -
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ 55 ℃
增益带宽 100MHz (Min) 100MHz (Min) 100MHz (Min)
耗散功率(Max) 1000 mW 1000 mW 1000 mW
封装 TO-226-3 TO-226-3 TO-226-3
长度 - - 5.21 mm
宽度 - - 4.19 mm
高度 - - 7.87 mm
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Unknown
包装方式 Box Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 EAR99 -
