对比图
型号 TC4422AVPA TC4422EPA TC4422CPA

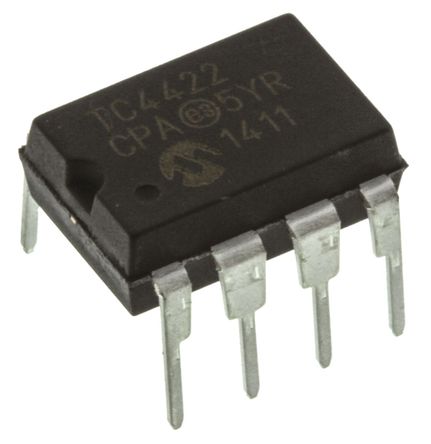

描述 MICROCHIP TC4422AVPA 双路驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 10A输出, 42ns延迟, DIP-8MICROCHIP TC4422EPA 双功率驱动器, 低压侧, 4.5V-18V电源, 9A输出, 33ns延迟, DIP-8MICROCHIP TC4422CPA.. 双功率芯片, 低压侧, 4.5V-18V电源, 9A输出, 33ns延迟, DIP-8
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 PDIP-8 DIP-8 PDIP-8
电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)
工作电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V
上升/下降时间 38ns, 33ns 60 ns 60 ns
输出接口数 1 1 1
输出电压 18.0 V 18.0 V 25.0 mV
输出电流 10 A 9 A 375 mA
供电电流 - 1.50 mA 1.50 mA
通道数 1 1 -
针脚数 8 8 8
耗散功率 - 730 mW 730 mW
上升时间 34 ns 120ns (Max) 75 ns
输出电压(Max) - 0.025 V -
下降时间 32 ns 120ns (Max) 75 ns
下降时间(Max) 32 ns 75 ns 75 ns
上升时间(Max) 34 ns 75 ns 75 ns
工作温度(Max) 125 ℃ 85 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ 0 ℃
耗散功率(Max) - 730 mW 730 mW
电源电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V
电源电压(Max) 18 V 18 V 18 V
电源电压(Min) 4.5 V 4.5 V 4.5 V
长度 9.78 mm 10.16 mm 10.16 mm
封装 PDIP-8 DIP-8 PDIP-8
宽度 6.6 mm - 6.6 mm
高度 3.68 mm - 4.06 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ 0℃ ~ 70℃
产品生命周期 Active Active Active
包装方式 Tube Each Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
HTS代码 - 8542390001 -
