对比图

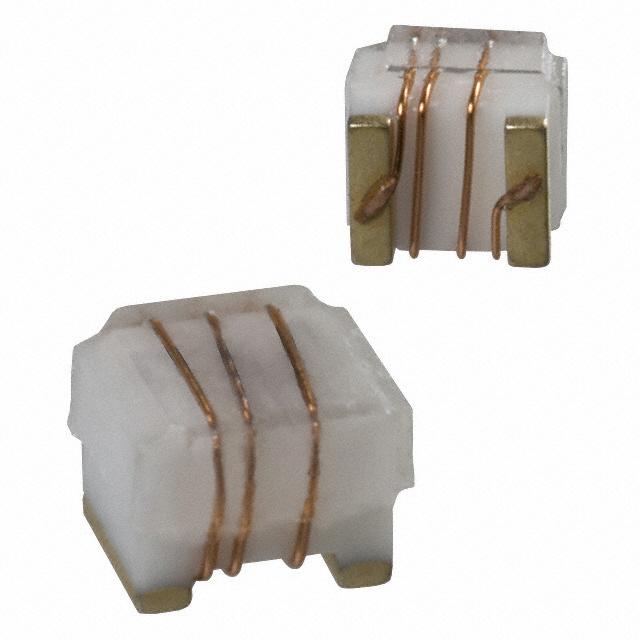

型号 CW252016-15NK ELJ-NC15NKF PM1008-15NM
描述 高Q值的片式电感器 High Q Chip Inductors15nH Unshielded Wirewound Inductor 255mA 380mOhm Max 1008 (2520 Metric)固定电感器 15nH 20%
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Panasonic (松下) Bourns J.W. Miller (伯恩斯)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 1008 1008 1008
封装(公制) 2520 - 2520
额定电流 500 mA 255 mA 1 A
容差 ±10 % ±10 % ±20 %
电感 15 nH 15 nH 0.015 µH
自谐频率 2.5 GHz 1.8 GHz 2500 MHz
Q值 40.0 10.0 50.0
屏蔽 - No No
测试频率 100 MHz 100 MHz 50 MHz
电阻(DC） ≤100 mΩ ≤380 mΩ 100 mΩ
电感公差 ±10 % - ±20 %
工作温度(Max) 125 ℃ - -
工作温度(Min) 40 ℃ - -
电阻(DC Max) 80 mΩ - 100 mΩ
长度 2.1 mm 2.50 mm 2.5 mm
宽度 1.5 mm 2.00 mm 2 mm
高度 1.3 mm 1.60 mm 2.29 mm
封装 1008 1008 1008
封装(公制) 2520 - 2520
工作温度 -40℃ ~ 125℃ -20℃ ~ 85℃ -55℃ ~ 125℃
导体材质 Copper - -
产品生命周期 Active Unknown Obsolete
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
