对比图
型号 74HC14PW,112 SN74HC14QPWRQ1 SN74HC14PWR

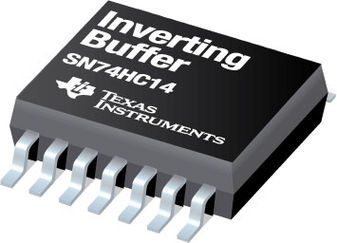

描述 NXP 74HC14PW,112 逻辑芯片, 六路非门, 施密特触发, TSSOP-14TEXAS INSTRUMENTS SN74HC14QPWRQ1 非门, HC系列, 施密特触发, 6门, 1输入, 5.2 mA, 2V至6V, TSSOP-14TEXAS INSTRUMENTS SN74HC14PWR 非门, HC系列, 施密特触发, 1输入, 5.2 mA, 2V至6V, TSSOP-14
数据手册 ---
制造商 NXP (恩智浦) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 TSSOP-14 TSSOP-14 TSSOP-14
电源电压(DC) 2.00V (min) 2.00V ~ 6.00V 2.00V ~ 6.00V
输出电流 5.2 mA 5.2 mA 25 mA
电路数 6 6 6
针脚数 14 14 14
位数 - 6 6
传送延迟时间 - 21.0 ns 26.0 ns
电压波节 - 6.00 V, 5.00 V, 2.00 V 6.00 V, 5.00 V, 2.00 V
逻辑门个数 - 6 6
输出电流驱动 - -1.00 mA -1.00 mA
输入数 1 1 6
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2V ~ 6V 2V ~ 6V 2V ~ 6V
电源电压(Max) 6 V 6 V 6 V
电源电压(Min) 2 V 2 V 2 V
封装 TSSOP-14 TSSOP-14 TSSOP-14
长度 5.1 mm 5 mm -
宽度 4.5 mm 4.4 mm -
高度 0.95 mm 1.15 mm -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Each Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/06/15 2018/01/15
ECCN代码 - EAR99 -
