对比图
型号 MBR1545CT-E3/45 MBR1545CTG STPS1545CT
描述 双共阴极肖特基整流器 Dual Common-Cathode Schottky RectifierON SEMICONDUCTOR MBR1545CTG. 肖特基整流器STMICROELECTRONICS STPS1545CT 肖特基整流器, 双共阴极, 45 V, 7.5 A, TO-220AB, 3 引脚, 570 mV
数据手册 ---
制造商 VISHAY (威世) ON Semiconductor (安森美) ST Microelectronics (意法半导体)
分类 二极管阵列肖特基二极管肖特基二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3

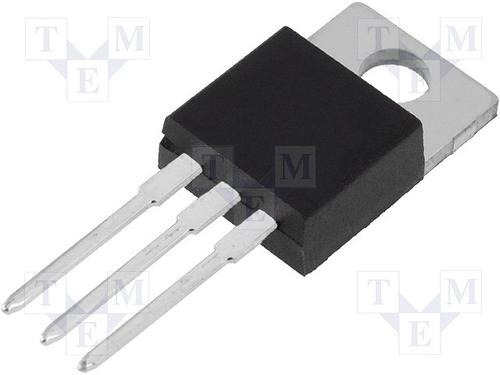

封装 TO-220-3 TO-220-3 TO-220-3
正向电压 0.84 V 0.84 V 570mV @7.5A
最大反向电压（Vrrm） 45 V - -
正向电流 15 A 15 A 7.5 A
最大正向浪涌电流（Ifsm） 150 A 150 A 150 A
正向电流(Max) 15 A 15000 mA 7.5 A
工作温度(Max) 150 ℃ 175 ℃ 175 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
额定电压(DC) - 45.0 V 45.0 V
额定电流 - 15.0 A 15.0 A
电容 - 500 pF -
针脚数 - 3 3
正向电压(Max) - 840 mV 570 mV
工作结温(Max) - 175 ℃ 175 ℃
工作结温 - - 175℃ (Max)
封装 TO-220-3 TO-220-3 TO-220-3
长度 - - 10.4 mm
宽度 - - 4.6 mm
高度 - - 9.15 mm
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2014/12/17 2015/12/17
工作温度 - -65℃ ~ 175℃ -65℃ ~ 175℃
ECCN代码 - EAR99 EAR99
