对比图

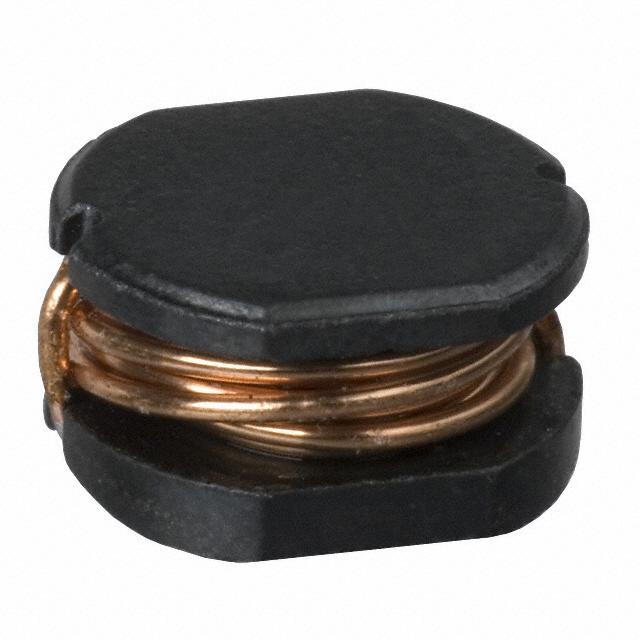

型号 PM105-471K-RC SDR1006-471KL PM105-471K

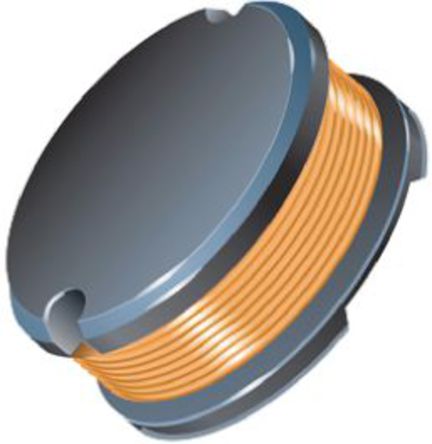

描述 贴片功率电感 SMD Power InductorBOURNS SDR1006-471KL 表面贴装功率电感器, SDR1006系列, 470 µH, ± 10%, 非屏蔽, 1.48 ohm, 420 mA470uH ±10% 420mA
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装 0.386" L x 0.386" W x 0.228" H (9.80mm x 9.80mm x 5.80mm) 1006 -
额定电流 420 mA 420 mA 420 mA
容差 ±10 % ±10 % ±10 %
电感 470 µH 470 µH 470 µH
自谐频率 2.5 MHz 2.5 MHz 3 MHz
Q值 12 12.0 -
屏蔽 No - No
电感公差 ±10 % ±10 % ±10 %
测试频率 1 kHz 1 kHz 1 kHz
电阻(DC） 1.48 Ω ≤1.48 Ω 1.48 Ω
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
电阻(DC Max) 1.48 Ω 1.48 Ω -
共振频率 - 2.50 MHz -
长度 10.0 mm - 10.0 mm
宽度 9.00 mm - 9.00 mm
高度 5.8 mm 5.8 mm 5.40 mm
直径 10.0 mm - 10.0 mm
封装 0.386" L x 0.386" W x 0.228" H (9.80mm x 9.80mm x 5.80mm) 1006 -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -30℃ ~ 100℃
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2016/06/20 -
ECCN代码 EAR99 EAR99 -
HTS代码 8504508000 8504508000 -
