对比图

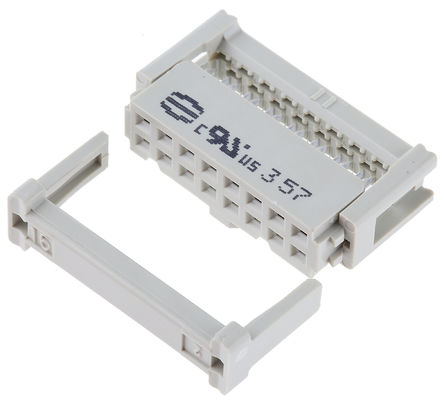

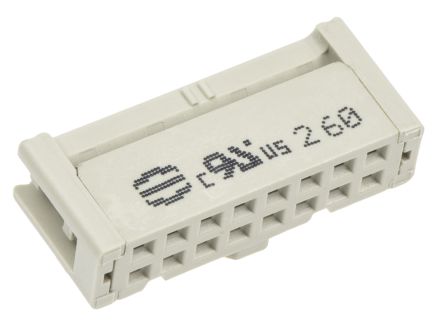

型号 09185166813 0918516681358U 09185167813
描述 xxxxxxxx**803** 结尾的 Harting 部件号没有应力消除夹 以 xxxxxxxx**813** 结尾的 Harting 部件号有应力消除夹 ### 针座和插座（IDC 终端）SEK-18 SV FE TYPA ZGL 16P PL3 BUHarting SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化SEK-18 系列 2.54mm 母 IDC 连接器，带中央极化，提供多达 64 个触点。 这些 SEK-18 电缆安装 IDC 插座连接器提供开放式或闭合式端盖，提供应力消除型号。 部件号 0918xxxx7803 是 2.54mm IDC 插座，带开放式端盖和 3 类性能级别 部件号 0918xxxx5803 是 2.54mm IDC 插座，带开放式端盖和 S4 (0.74μm) 性能级别 部件号 0918xxxx6804 是 2.54mm IDC 插座，带闭合式端盖和 2 类性能级别 部件号 0918xxxx7813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 3 类性能级别 部件号 0918xxxx5813 是 2.54mm IDC 插座，带开放式端盖、应力消除和 S4 (0.74μm) 性能级别提供各种长度 性能级别 2 带有中心极化 SEK 系列 触点数 6 64 带或不带应力消除夹 ### 认可UL### 标准IEC 60 603-13
数据手册 ---
制造商 Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子)
分类 IDC连接器连接器与适配器IDC连接器
引脚数 16 - -
引脚间距 2.54 mm - 2.54 mm
触点数 16 - 16
极性 Female - Female
线规 26AWG ~ 28AWG 26AWG ~ 28AWG 26AWG ~ 28AWG
触点电镀 Gold - Gold
额定电压(AC) 350 V - 350 V
绝缘电阻 1000 MΩ - 1000 MΩ
排数 2 2 2
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 16 16 16
接触电阻 20.0 mΩ - 20.0 mΩ
拔插次数 200 - 50
额定电流(Max) 2.5 A - 2.5 A
额定电压(Max) 320 V - 320 V
接触电阻(Max) 20 mΩ - 20 mΩ
额定电流 - - 1 A
工作温度(Max) - - 125 ℃
工作温度(Min) - - -55 ℃
额定电压 - - 320 V
高度 14.5 mm - 14.5 mm
引脚间距 2.54 mm - 2.54 mm
长度 - - 24.9 mm
宽度 - - 7.2 mm
外壳颜色 Gray - -
颜色 Gray - Gray
触点材质 Copper Alloy - Brass
外壳材质 Plastic - -
产品生命周期 Active Active Active
包装方式 Tray Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
