对比图

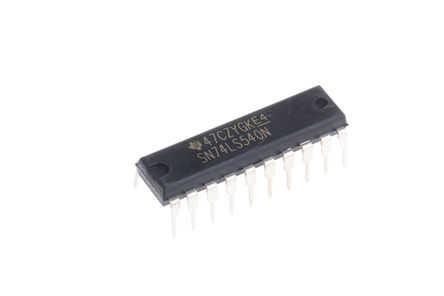

型号 SN74LS540N SN74LS540NE4 CD74HCT540M
描述 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS74LS 系列反相器和缓冲器,德州仪器德州仪器的 74LS 系列低功率肖特基逻辑集 IC 的一系列反相器和缓冲器。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。### 74LS 系列74HCT 系列反相器和缓冲器,Texas InstrumentsTexas Instruments 的 74HCT 系列 CMOS Logic IC 的一系列反相器和缓冲器。 输入的的 74HCT 系列与 74LSTTL 兼容,且产品使用硅门 CMOS 技术,以实现与 LSTTL 系列类似的工作速度,但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Through Hole Through Hole Surface Mount
引脚数 20 20 20
封装 PDIP-20 PDIP-20 SOIC-20
电源电压(DC) 4.75V ~ 5.25V 4.75V ~ 5.25V 4.50V ~ 5.50V
输出接口数 8 8 8
通道数 8 8 8
位数 8 8 8
传送延迟时间 15.0 ns 15.0 ns 19.0 ns
电压波节 5.00 V 5.00 V 5.00 V
输出电流驱动 -625 µA -625 µA -1.00 mA
输入数 8 8 8
工作温度(Max) 70 ℃ 70 ℃ 125 ℃
工作温度(Min) 0 ℃ 0 ℃ -55 ℃
电源电压 4.75V ~ 5.25V 4.75V ~ 5.25V 4.5V ~ 5.5V
电源电压(Max) 5.25 V 5.25 V 5.5 V
电源电压(Min) 4.75 V 4.75 V 4.5 V
数字逻辑电平 TTL - -
供电电流 13.0 mA - -
电路数 1 - 1
针脚数 20 - 20
静态电流 24.0 mA - -
长度 24.33 mm 24.33 mm 12.8 mm
宽度 6.35 mm 6.35 mm 7.52 mm
高度 4.57 mm 4.57 mm 2.35 mm
封装 PDIP-20 PDIP-20 SOIC-20
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ (TA) -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 EAR99 - -
