对比图

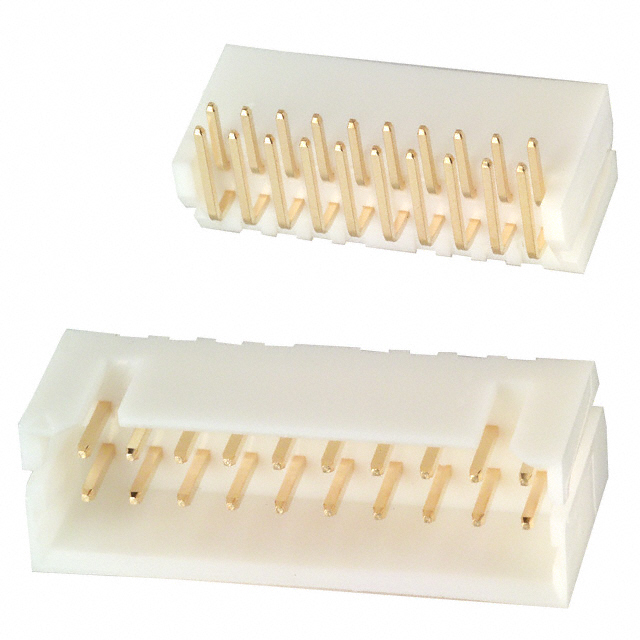

型号 6-102589-2 DF1B-20DP-2.5DS(01) DF1BZ-20DP-2.5DS
描述 Conn Shrouded Header HDR 20POS 2.54mm Solder RA Thru-Hole2.5mm间距连接器导线连接（产品符合UL / CSA标准） 2.5mm Pitch Connector for Discrete Wire Connection (Product Compliant with UL/CSA Standard)2.5mm间距连接器导线连接（产品符合UL / CSA标准） 2.5mm Pitch Connector for Discrete Wire Connection (Product Compliant with UL/CSA Standard)
数据手册 ---
制造商 TE Connectivity (泰科) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器插头插座插头插座
安装方式 Through Hole Through Hole Through Hole
引脚数 - - 20
引脚间距 - 2.50 mm 2.50 mm
触点数 20 20 20
极性 - Male Male
触点电镀 Gold Gold Tin
绝缘电阻 1000 MΩ >1000MΩ @500VDC >1000MΩ @500VDC
排数 2 2 2
针脚数 20 20 20
接触电阻 - <30mΩ @100mA <30mΩ @100mA
额定电流(Max) 3A/触头 3 A 3 A
额定电压 250 VAC 250 V 150 V
接触电阻(Max) 12 mΩ 30 mΩ 30 mΩ
额定电流 3 A - -
方向 Right Angle - -
易燃性等级 UL 94 V-0 - -
触点额定电流 3.00 A - -
工作温度(Max) 105 ℃ - -
工作温度(Min) -65 ℃ - -
额定电压(Max) 250 VAC - -
长度 - 27.5 mm 27.5 mm
宽度 - 12.5 mm 12.5 mm
高度 8.12 mm 8.6 mm 8.6 mm
引脚间距 - 2.50 mm 2.50 mm
外壳颜色 Black White White
颜色 Black White White
触点材质 Phosphor Bronze Brass Brass
工作温度 -65℃ ~ 105℃ -35℃ ~ 85℃ -35℃ ~ 85℃
外壳材质 Thermoplastic Plastic Plastic
产品生命周期 Active Active Active
包装方式 Tube Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
