对比图

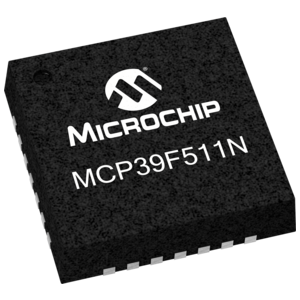

型号 MCP39F511NT-E/MQ MCP39F511N-E/MQ
描述 Monitor -0.3V to 4V 28Pin QFN EP T/RMCP39F511N 能量测量 ICMicrochip 的 MCP39F511N 是一个集成、双通道、单相电源监控设备，可提供交流/直流电源的输入功率和能量值的实时测量。 MCP39F511N 的功能特别适用于以下应用，如双插座壁装插座、排状配电板、交流/直流电源和配电。 板载三个模拟到数字转换器 (ADC)（用于电压和电流负载测量）、一个 16 位计算引擎、EEPROM 和一个灵活的 2 线接口。 集成低漂移电压参考，在每个测量通道结合 94.5 dB SINAD 性能，允许在 4000:1 的动态范围内实现优于 0.5% 的精确设计。### 特点电源监控两个负载 电源监控精确度在 4000:1 动态范围能达到 0.5% 误差 使用16位处理核心内置计算测量： \- 有源、无功和视在功率 \- 有源和无功电能聚积 \- 真有效值电流、有效值电压 \- 线路频率，功率因数 专用零交叉检测 (ZCD) 引脚 专用 PWM 输出引脚 通过快速电压浪涌检测实现自动事件引脚控制 快速校准程序 2 线 UART，带 115.2k 波特率 用户可通过页读/写命令访问的 512 字节 EEPROM 非易失性片上存储器 低漂移内部参考电压：10 ppm/°C，典型值 扩展温度范围：-40°C 至 +125°C ### 能量/功率测量 - Microchip
数据手册 --
制造商 Microchip (微芯) Microchip (微芯)
分类 电源监控芯片电源配件
安装方式 Surface Mount Surface Mount
引脚数 28 28
封装 QFN-28 QFN-28
电源电压(DC) - 2.70V (min)
工作电压 - 2.7V ~ 3.6V
供电电流 7 mA 7 mA
通道数 - 2
针脚数 - 28
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃
电源电压 2.7V ~ 3.6V 2.7V ~ 3.6V
电源电压(Max) - 3.6 V
电源电压(Min) - 2.7 V
长度 - 5 mm
宽度 - 5 mm
高度 0.88 mm 0.8 mm
封装 QFN-28 QFN-28
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Unknown Unknown
包装方式 Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC版本 - 2016/06/20
ECCN代码 - EAR99
