对比图
型号 EKYB630ELL102ML25S UPM1J102MHD UPS1J102MHD

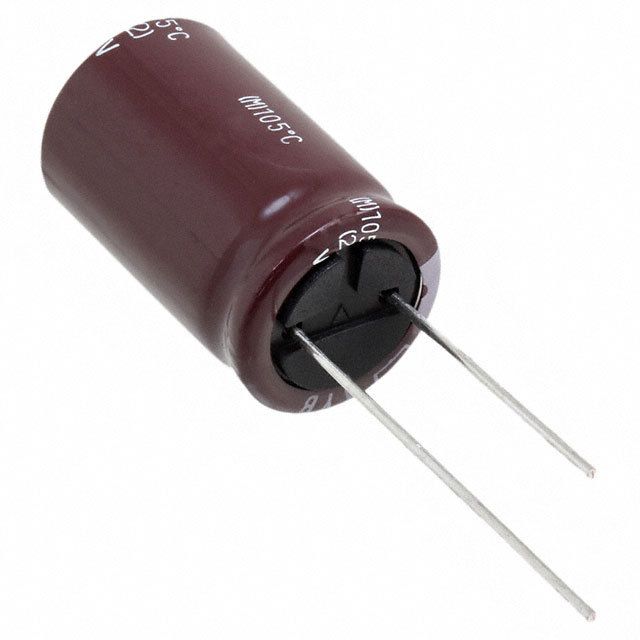

描述 Cap Aluminum Lytic 1000uF 63V 20% (16 X 25mm) Radial 7.5mm 2730mA 10000H 105℃ BulkNICHICON UPM1J102MHD 铝电解电容, PM系列, 1000 µF, ± 20%, 63 V, 16 mm, 径向引线NICHICON UPS1J102MHD 铝电解电容, 微型, PS系列, 1000 µF, ± 20%, 63 V, 16 mm, 径向引线
数据手册 ---
制造商 Chemi-Con (贵弥功) Nichicon (尼吉康) Nichicon (尼吉康)
分类 电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 7.5 mm 7.5 mm 7.5 mm
电容 1000 µF 1000 µF 1000 µF
容差 ±20 % ±20 % ±20 %
纹波电流 2730 mA 2.05 A 1380 mA
纹波电流(高频) 1.638A @120Hz - -
纹波电流(低频) 2.73A @100kHz - -
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -55 ℃ -55 ℃
额定电压(DC) - 63 V 63.0 V
工作电压 - - 63 VDC
等效串联电阻(ESR) - 0.027 Ω 0.049 Ω
产品系列 - UPM UPS
额定电压 - 63 V 63 V
高度 25 mm 40 mm 31.5 mm
直径 16 mm 16.0 mm 16.0 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 7.5 mm 7.5 mm 7.5 mm
长度 - 40 mm -
工作温度 -40℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
介质材料 - Aluminum Electrolytic Aluminum Electrolytic
产品生命周期 Active Active Active
包装方式 Bulk Bulk Each
寿命（小时） 10000 h 5000h @105℃ 3000h @105℃
最小包装 - 300 300
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 -
ECCN代码 - EAR99 -
