对比图

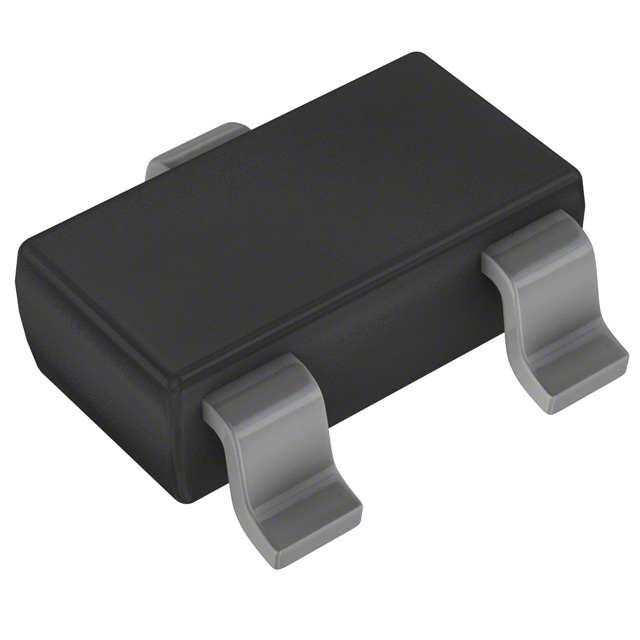

描述 Diode Schottky 30V 0.3A 3Pin SOT-23 T/RBAT54TA 二极管, 200mA 30V 5ns, 3针 SOT-23封装MICRO COMMERCIAL COMPONENTS BAT54-TP 肖特基整流器, 30V, SOT-23
数据手册 ---
制造商 Sensitron Semiconductor Diodes (美台) Micro Commercial Components (美微科)
分类 肖特基二极管TVS二极管肖特基二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 SOT-23 SOT-23-3 SOT-23-3
额定电压(DC) 30.0 V 30.0 V 30.0 V
额定电流 200 mA 200 mA 300 mA
电容 10.0 pF 10.0 pF 10.0 pF
额定功率 - 150 mW -
输出电流 ≤200 mA ≤200 mA ≤300 mA
正向电压 - 400mV @10mA 1V @100mA
极性 Standard Standard Standard
反向恢复时间 - 5 ns 5 ns
正向电流 - 200 mA 200 mA
正向电压(Max) - 400mV @10mA 1V @100mA
正向电流(Max) - 200 mA 200 mA
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
工作结温 - 125℃ (Max) -
耗散功率(Max) - 200 mW 250 mW
针脚数 - - 3
耗散功率 - - 200 mW
热阻 - - 500℃/W (RθJA)
最大正向浪涌电流（Ifsm） - - 600 mA
高度 - 0.98 mm -
封装 SOT-23 SOT-23-3 SOT-23-3
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 - EAR99 -
