MBR120ESFT1G和MBR120ESFT3G

对比图

型号 MBR120ESFT1G MBR120ESFT3G MBR120ESFT1

描述 ON SEMICONDUCTOR  MBR120ESFT1G  肖特基整流器, 单, 20 V, 1 A, SOD-123FL, 2 引脚, 530 mV表面贴装肖特基整流电源 Surface Mount Schottky Power Rectifier表面贴装肖特基整流电源 Surface Mount Schottky Power Rectifier

数据手册 ---

制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)

分类 肖特基二极管肖特基二极管整流二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

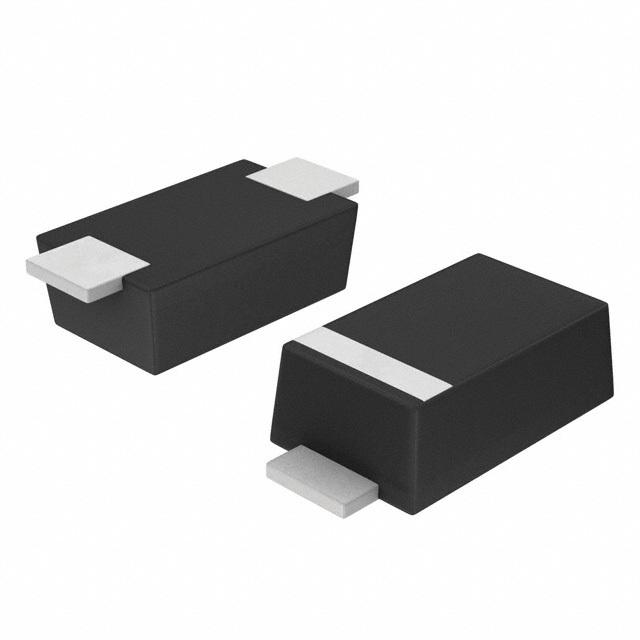

封装 SOD-123-2 SOD-123-2 SOD-123F

额定电压(DC) 20.0 V 20.0 V 20.0 V

额定电流 1.00 A 1.00 A 1.00 A

无卤素状态 Halogen Free Halogen Free -

输出电流 ≤1.00 A ≤1.00 A ≤1.00 A

针脚数 2 2 -

正向电压 530mV @1A 0.595 V 530mV @1A

极性 Standard Standard Standard

热阻 26℃/W (RθJL) - -

正向电流 1 A 1 A -

最大正向浪涌电流（Ifsm） 40 A 40 A -

正向电压(Max) 530 mV 530mV @1A -

正向电流(Max) 1 A 1000 mA -

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -65 ℃ 65 ℃ -65 ℃

长度 2.9 mm 2.7 mm 2.7 mm

宽度 1.8 mm 1.65 mm 1.65 mm

高度 0.88 mm 0.9 mm 0.9 mm

封装 SOD-123-2 SOD-123-2 SOD-123F

工作温度 -65℃ ~ 150℃ 65℃ ~ 150℃ -65℃ ~ 150℃

产品生命周期 Active Active Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2016/06/20 - -

ECCN代码 EAR99 EAR99 -
