对比图
型号 171826-4 MC34645 22-05-1042

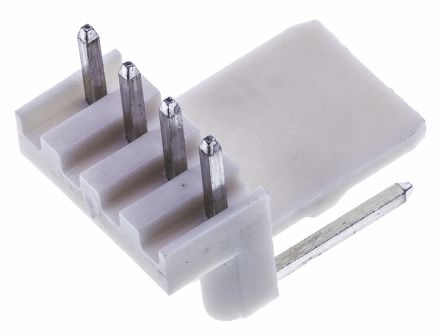

描述 AMP FROM TE CONNECTIVITY 171826-4 线至板连接器, 直角, AMP EI系列, 4 触点, 针座, 2.54 mm, 通孔安装, 1 排MULTICOMP MC34645 线至板连接器, 直角, MC34系列, 4 触点, 针座, 2.54 mm, 通孔安装, 1 排MOLEX 22-05-1042 线至板连接器, 直角, 5046系列, 4 触点, 针座, 2.5 mm, 通孔安装, 1 排
数据手册 ---
制造商 TE Connectivity (泰科) Multicomp Molex (莫仕)
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚数 4 - -
封装 - - -
引脚间距 2.50 mm - 2.50 mm
触点数 4 4 4
极性 Male Male Male
触点电镀 Tin Tin Tin
排数 1 1 1
方向 Horizontal - Right Angle
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0
针脚数 4 - 4
额定电流(Max) 5A/触头 - 3A/触头
工作温度(Max) 95 ℃ - 105 ℃
工作温度(Min) -20 ℃ - -40 ℃
额定电压(Max) 250 VAC - 250 V
额定电压 250VAC, 350VDC - 250VAC, 250VDC
额定电压(DC) - - 250 V
额定电压(AC) - 250 V 250 V
额定电流 - 3.00 A 3 A
绝缘电阻 - 1.00 GΩ 1000 MΩ
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
电路数 - - 4
接触电阻 - 20.0 mΩ 20.0 mΩ
拔插次数 - - 30
接触电阻(Max) - - 20 mΩ
长度 10 mm - 9.50 mm
宽度 13.5 mm - 4.90 mm
高度 6.7 mm - 6.3 mm
封装 - - -
引脚间距 2.50 mm - 2.50 mm
外壳颜色 Natural - Natural
颜色 Natural - Natural
触点材质 Brass Brass Brass
外壳材质 Nylon - Nylon 6/6
工作温度 - - -40℃ ~ 105℃
产品生命周期 Active - Active
包装方式 Bag - Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
ELV标准 Compliant - -
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - 8536694040
