UC3524D和UC3524DWG4

对比图

型号 UC3524D UC3524DWG4 UC3524DTRG4

描述 Texas Instruments隔离式回扫电源控制器提供恒定电压 (CV) 和恒定电流 (CC) 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 (PSR) 无需光耦合器。### 回扫控制器，Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率高级稳压脉宽调制器 ADVANCED REGULATING PULSE WIDTH MODULATORSVoltage Mode PWM Controller 100mA 300kHz 16Pin SOIC T/R

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 PWM控制器稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 16 16 16

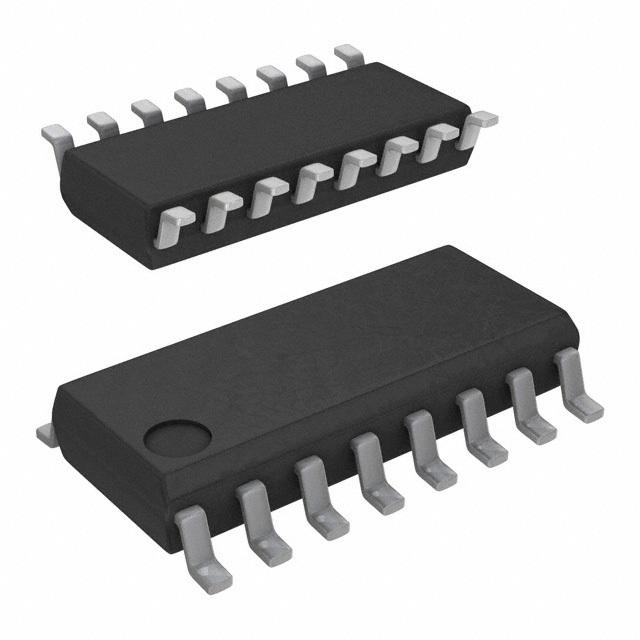

封装 SOIC-16 SOIC-16 SOIC-16

频率 450 kHz 450 kHz 450 kHz

电源电压(DC) 8.00V (min) - -

输出接口数 2 2 2

输入电压(DC) 40.0 V 40.0 V 40.0 V

输出电压 40 V 5 V 40.0 V

输出电流 100 mA 100 mA 100 mA

耗散功率 1000 mW 1000 mW -

静态电流 5.00 mA - -

调节输出数 2 2 -

上升时间 200 ns 200 ns 200 ns

开关频率 300 kHz 300 kHz 300 kHz

拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull -

占空比 45 % 45 % -

最大占空比 45 % 45 % 45 %

下降时间 100 ns 100 ns 100 ns

工作温度(Max) 70 ℃ 70 ℃ 70 ℃

工作温度(Min) 0 ℃ 0 ℃ 0 ℃

耗散功率(Max) 1000 mW 1000 mW -

电源电压 8V ~ 40V 8V ~ 40V -

电源电压(Max) 40 V - -

电源电压(Min) 8 V - -

输入电压 40 V 8V ~ 40V -

长度 9.9 mm - 9.9 mm

宽度 3.91 mm - -

高度 1.58 mm 2.35 mm 1.58 mm

封装 SOIC-16 SOIC-16 SOIC-16

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ (TA) 0℃ ~ 70℃ (TA)

产品生命周期 Active Active Unknown

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/06/15 - -
