对比图

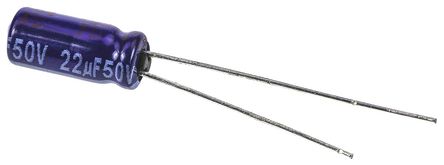

型号 ECA1HM220 ESMG500ELL220ME11D ECA-1HHG220
描述 PANASONIC ELECTRONIC COMPONENTS ECA1HM220 铝电解电容, AEC-Q200 M系列, 22 µF, ± 20%, 50 V, 5 mm, 径向引线UNITED CHEMI-CON ESMG500ELL220ME11D 铝电解电容； 22uFPANASONIC ELECTRONIC COMPONENTS ECA-1HHG220 铝电解电容, AEC-Q200 NHG系列, 22 µF, ± 20%, 50 V, 5 mm, 径向引线
数据手册 ---
制造商 Panasonic (松下) Chemi-Con (贵弥功) Panasonic (松下)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 2 mm 2 mm 2 mm
额定电压(DC) 50.0 V 50 V 50.0 V
电容 22 µF 22 µF 22 µF
容差 ±20 % ±20 % ±20 %
纹波电流 100 mA 95 mA 65 mA
纹波电流(高频) - 95mA @120Hz 65mA @120Hz
纹波电流(低频) - 171mA @100kHz 130mA @100kHz
工作温度(Max) 85 ℃ 85 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -55 ℃
额定电压 50 V 50 V 50 V
长度 11.0 mm 11.0 mm 11.0 mm
高度 11 mm 11 mm 11 mm
直径 5.00 mm 5.00 mm 5.00 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 2 mm 2 mm 2 mm
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -55℃ ~ 105℃
产品生命周期 Unknown Active Unknown
包装方式 Bulk Bulk Bulk
寿命（小时） 2000 h 2000h @85℃ 1000h @105℃
最小包装 1000 - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 - EAR99
HTS代码 - 8532220020 8532220020
