对比图

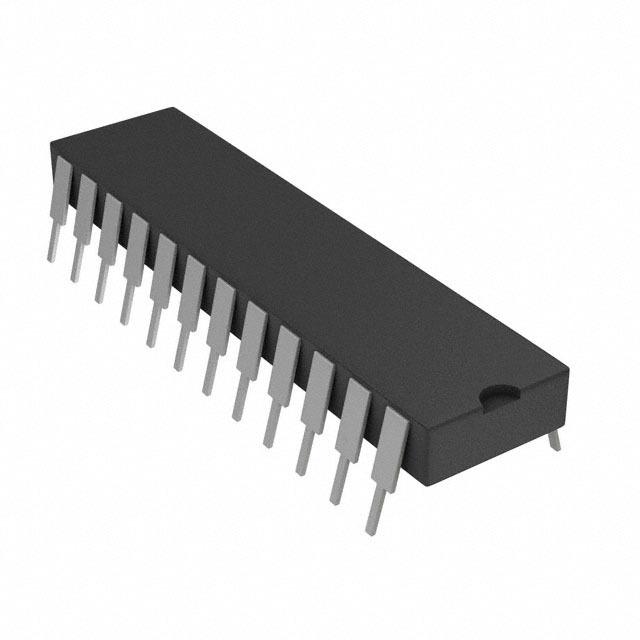

型号 CD4514BE CD74HC4515E CD4514BM
描述 TEXAS INSTRUMENTS CD4514BE 芯片, 锁存器/线译码器, 4位高速CMOS逻辑4至16线译码器/解复用器与输入锁存器 HIGH-SPEED CMOS LOGIC 4-TO-16 LINE DECODER/DEMULTIPLEXER WITH INPUT LATCHESTEXAS INSTRUMENTS CD4514BM 逻辑芯片, D型锁存器/4-16线译码器, 4位, 24SOIC
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Through Hole Through Hole Surface Mount
引脚数 24 24 24
封装 DIP-24 DIP-24 SOIC-24
电源电压(DC) 3.00V (min) 2.00V (min) 3.00V (min)
输出接口数 16 16 16
电路数 1 - 1
针脚数 24 - 24
位数 4 16 16
电压波节 5.00 V, 10.0 V, 15.0 V - 5.00 V, 10.0 V, 15.0 V
耗散功率 1150 mW - -
输入电容 5.00 pF - -
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
电源电压 3V ~ 18V 2V ~ 6V 3V ~ 18V
电源电压(Max) 18 V - 18 V
电源电压(Min) 3 V - 3 V
输出电流 - - 6.80 mA
带宽 - - 8.00 MHz
输入数 - - 4
长度 31.75 mm - -
宽度 13.71 mm - -
高度 4.57 mm - -
封装 DIP-24 DIP-24 SOIC-24
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2018/06/27 - 2015/06/15
ECCN代码 - - EAR99
