对比图
型号 ECA-2AM470 UPW2A470MPD6TD 100PX47MEFC8X11.5

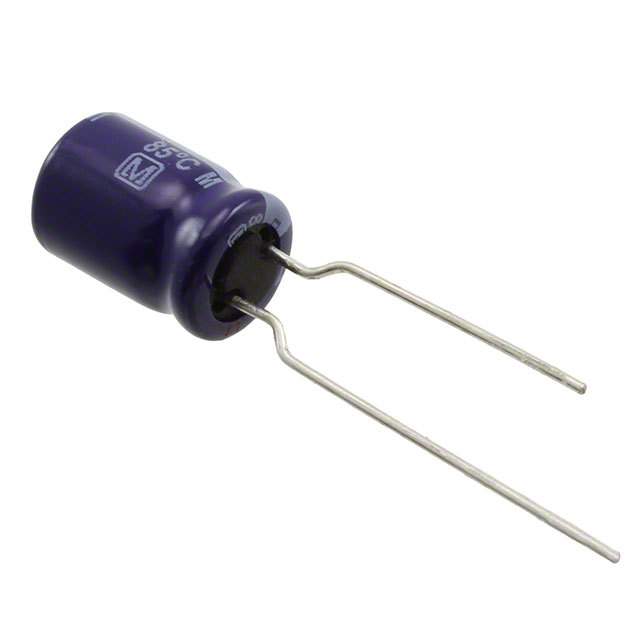

描述 PANASONIC ELECTRONIC COMPONENTS ECA-2AM470 铝电解电容, AEC-Q200 M系列, 47 µF, ± 20%, 100 V, 8 mm, 径向引线NICHICON UPW2A470MPD6TD 铝电解电容, 47uF, 100V, 径向引线RUBYCON 100PX47MEFC8X11.5 铝电解电容, 微型, PX系列, 47 µF, ± 20%, 100 V, 8 mm, 径向引线
数据手册 ---
制造商 Panasonic (松下) Nichicon (尼吉康) Rubycon
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN 剪切带 Radial, CAN
引脚间距 3.5 mm 3.5 mm 3.5 mm
额定电压(DC) 100 V 100 V 100 V
电容 47 µF 47 µF 47 µF
容差 ±20 % ±20 % ±20 %
纹波电流 180 mA 126mA @120Hz 185 mA
纹波电流(高频) 180mA @120Hz - 185mA @120Hz
纹波电流(低频) 306mA @10kHz - 277.5mA @10kHz
工作温度(Max) 85 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -55 ℃ -55 ℃
额定电压 100 V 100 V 100 V
等效串联电阻(ESR) - 0.74 Ω -
长度 11.5 mm - -
高度 11.5 mm 20 mm 11.5 mm
直径 8.00 mm 8.00 mm 8.00 mm
封装 Radial, CAN 剪切带 Radial, CAN
引脚间距 3.5 mm 3.5 mm 3.5 mm
介质材料 Aluminum Electrolytic Aluminum Electrolytic -
工作温度 -40℃ ~ 85℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 Bulk Tape & Reel (TR) Each
寿命（小时） 2000h @85℃ 3000h @105℃ 1000h @105℃
最小包装 - - 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - 2015/12/17 -
ECCN代码 EAR99 - -
HTS代码 8532220020 - -
