对比图
型号 TPS40000DGQ TPS40003DGQ TPS40000DGQG4
描述 低输入电压模式同步降压控制器 LOW-INPUT VOLTAGE-MODE SYNCHRONOUS BUCK CONTROLLER低输入电压模式同步降压控制器 LOW-INPUT VOLTAGE-MODE SYNCHRONOUS BUCK CONTROLLER低输入 (2.25V-5.5V) 300kHz 频率同步降压控制器，仅用作源控制器 10-HVSSOP -40 to 85
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount -
引脚数 10 10 10

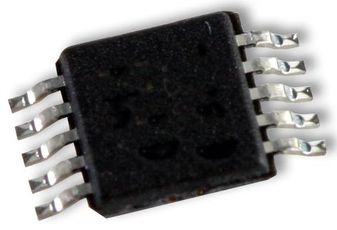

封装 PowerPad-MSOP-10 PowerPad-MSOP-10 PowerPad-MSOP-10
频率 300 kHz - -
输出接口数 1 1 1
输出电压 0.7V ~ 4V 0.7 V 0.7V ~ 4V
输出电流 15 A 15.0 A 15.0 A
静态电流 1.50 mA - 1.50 mA
调节输出数 1 - 1
上升时间 35 ns 35 ns 35 ns
开关频率 300 kHz 600 kHz 300 kHz
过温保护 Yes - Yes
拓扑结构 Buck - Buck
占空比 97 % 97 % 97 %
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 2.25 V 2.25 V 2.25 V
输出电压(Max) 4 V - -
输出电流(Max) 15 A 15 A 15 A
最大占空比 94 % 0.93 0.94
下降时间 25 ns 25 ns 25 ns
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2.25V ~ 5.5V 2.25V ~ 5.5V -
电源电压(Max) 5.5 V - -
电源电压(Min) 2.25 V - -
输入电压 2.25V ~ 5.5V 2.25V ~ 5.5V -
供电电流 - - 2.00 mA
长度 3 mm - -
高度 0.95 mm - -
封装 PowerPad-MSOP-10 PowerPad-MSOP-10 PowerPad-MSOP-10
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃ (TA)
产品生命周期 Active Not Recommended for New Designs Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2014/12/17 - -
香港进出口证 NLR - -
