对比图

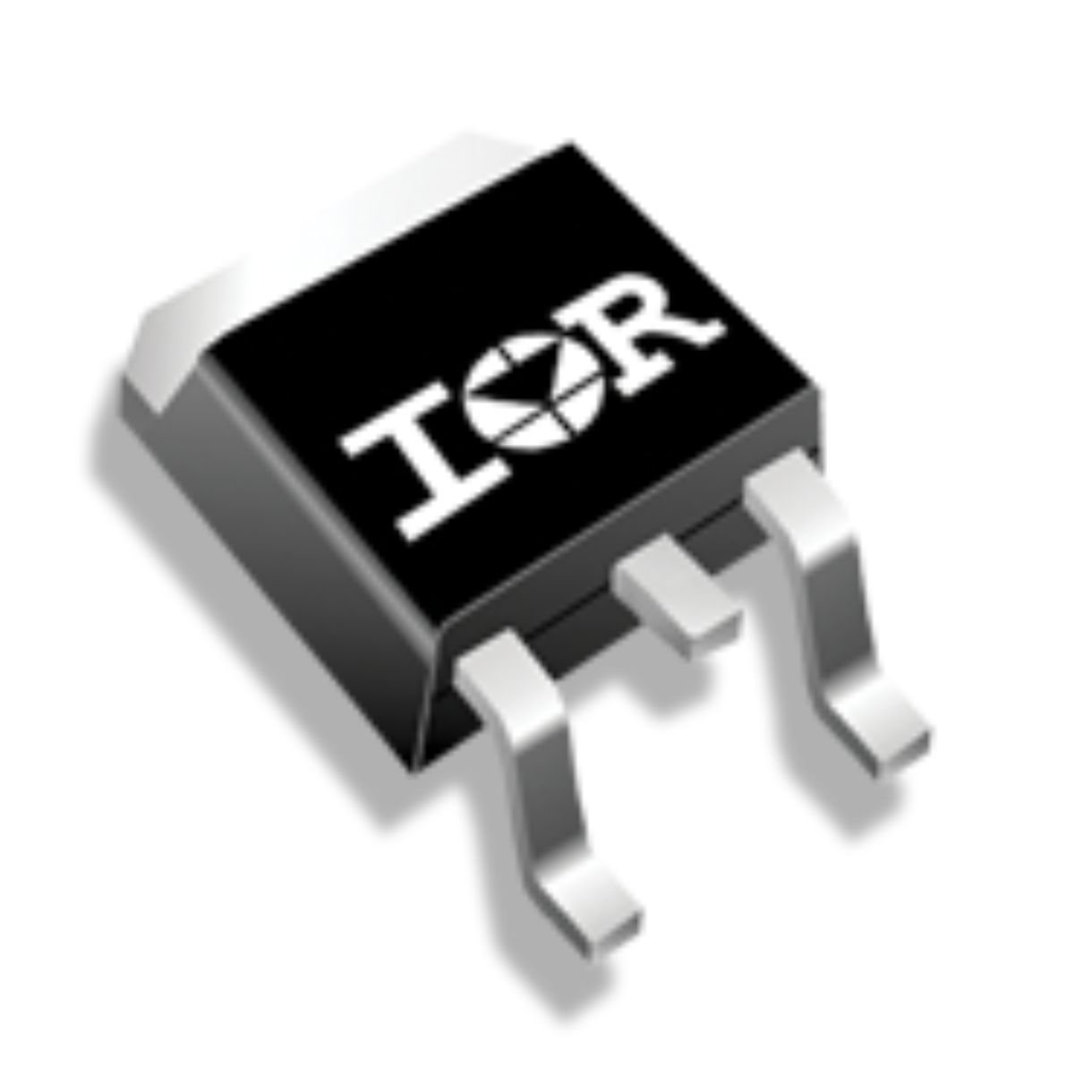

型号 STD35N3LH5 BUK9214-30A,118 IRFR3504ZTRPBF
描述 30V,14mΩ,35A,N沟道功率MOSFETTrans MOSFET N-CH 30V 63A 3Pin(2+Tab) DPAK T/R晶体管, MOSFET, N沟道, 42 A, 40 V, 0.00823 ohm, 10 V, 4 V
数据手册 ---
制造商 ST Microelectronics (意法半导体) NXP (恩智浦) Infineon (英飞凌)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 - 3
封装 TO-252-3 TO-252-3 TO-252-3
额定电压(DC) - - 40.0 V
额定电流 - - 42.0 A
额定功率 - - 90 W
针脚数 - - 3
漏源极电阻 - - 0.00823 Ω
极性 N-CH - N-Channel
耗散功率 35 W 107 W 90 W
阈值电压 - 2.3 V 4 V
漏源极电压(Vds) 30 V 30 V 40 V
连续漏极电流(Ids) 35A - 77.0 A
上升时间 4 ns - 74 ns
输入电容(Ciss) 725pF @25V(Vds) 2317pF @25V(Vds) 1510pF @25V(Vds)
额定功率(Max) 35 W 107 W 90 W
下降时间 3.5 ns - 38 ns
工作温度(Max) 175 ℃ - 175 ℃
工作温度(Min) -55 ℃ - -55 ℃
耗散功率(Max) 35W (Tc) 107W (Tc) 90W (Tc)
通道数 - 1 -
封装 TO-252-3 TO-252-3 TO-252-3
宽度 - 6.22 mm -
高度 2.4 mm - -
材质 - - Silicon
工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 Active Active Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
