对比图
型号 MC78L15ACP MC78L15ACPXA MC78L15ABPG
描述 Fairchild Semiconductor高可靠性电压调节器 固定输出电压 低动态输出阻抗 快速开启响应 广泛的工作温度范围 保护，带热关闭 ### 线性电压稳压器，Fairchild SemiconductorFairchild Semiconductor高可靠性电压调节器 固定输出电压 低动态输出阻抗 快速开启响应 广泛的工作温度范围 保护，带热关闭 ### 线性电压稳压器，Fairchild SemiconductorON SEMICONDUCTOR MC78L15ABPG 线性稳压器直流/直流转换器, 23 V, 35 V, 15 V, 100 mA, TO-92, 3 引脚 新
数据手册 ---
制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童) ON Semiconductor (安森美)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3

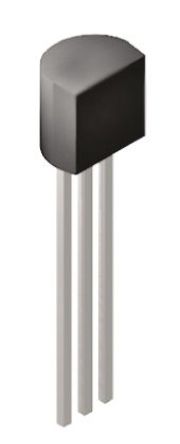

封装 TO-226-3 TO-226-3 TO-226-3
额定功率 0.75 W 0.75 W -
输出接口数 1 1 1
输入电压(DC) 35.0V (max) 35.0V (max) -
输出电压 15 V 15 V 15 V
输出电流 100 mA 100 mA 100 mA
耗散功率 750 W 750 W -
静态电流 6 mA 6 mA -
跌落电压 1.7V @40mA 1.7V @40mA 1.7V @40mA
输入电压(Max) 35 V 35 V 35 V
输入电压(Min) 23 V - 23 V
输出电流(Max) 0.1 A 100 mA 0.1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) 0 ℃ 0 ℃ -40 ℃
耗散功率(Max) 750 mW - -
精度 ±5 % - -
输入电压 ≤35 V ≤35 V ≤35 V
针脚数 - 3 3
无卤素状态 - - Halogen Free
电路数 - - 4
极性 - - P-Channel
输出电压(Min) - - 15 V
长度 5.2 mm 5.2 mm -
宽度 4.19 mm 4.19 mm -
高度 5.33 mm 5.33 mm -
封装 TO-226-3 TO-226-3 TO-226-3
工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Bulk Cut Tape (CT) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/06/15 2015/12/17
REACH SVHC标准 - No SVHC -
ECCN代码 EAR99 EAR99 EAR99
