对比图
型号 IRF2804S-7PPBF IRF2804STRL-7P IRF2804STRL7PP
描述 INFINEON IRF2804S-7PPBF 晶体管, MOSFET, N沟道, 320 A, 40 V, 1.6 mohm, 10 V, 4 VD2PAK N-CH 40V 320AHEXFET® N 通道功率 MOSFET 超过 55A，Infineon### MOSFET 晶体管，Infineon (IR)Infineon 全面的坚固单和双 N 通道和 P 通道设备组合提供快速切换速度，且可满足各种电源需求。 应用范围从交流-直流和直流-直流电源到音频和消费电子产品，从电动机控制到照明和家用电器。
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 7 - 7

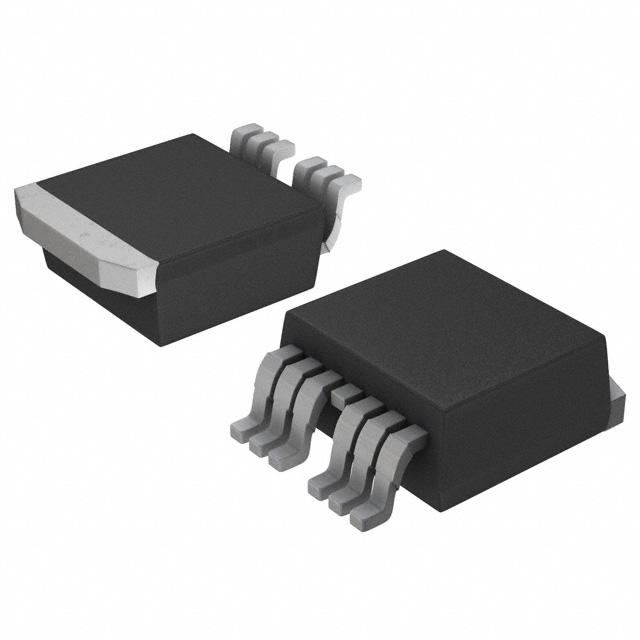

封装 TO-263-7 TO-263-7 TO-263-7
额定功率 330 W - 330 W
针脚数 7 - 7
漏源极电阻 0.0016 Ω - 0.0012 Ω
极性 N-Channel N-CH N-CH
耗散功率 330 W 330W (Tc) 330 W
阈值电压 4 V - 4 V
漏源极电压(Vds) 40 V 40 V 40 V
连续漏极电流(Ids) 320A 320A 280A
上升时间 150 ns - 120 ns
输入电容(Ciss) 6930pF @25V(Vds) 6930pF @25V(Vds) 6930pF @25V(Vds)
额定功率(Max) 330 W - 330 W
工作温度(Max) 175 ℃ - 175 ℃
工作温度(Min) -55 ℃ - -55 ℃
耗散功率(Max) 330W (Tc) 330W (Tc) 330W (Tc)
输入电容 - - 6930 pF
下降时间 - - 130 ns
产品系列 - IRF2804S-7P -
高度 4.55 mm - 4.55 mm
封装 TO-263-7 TO-263-7 TO-263-7
长度 - - 10.5 mm
宽度 - - 10.05 mm
工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ)
材质 - - Silicon
产品生命周期 Not Recommended for New Designs End of Life Active
包装方式 Rail, Tube - Tape & Reel (TR)
RoHS标准 RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC版本 2015/12/17 - -
