对比图

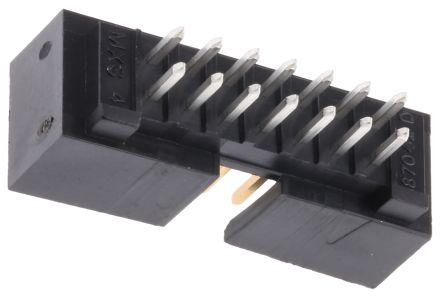

型号 1-1634688-4 N2514-6002RB 70246-1401
描述 AMP FROM TE CONNECTIVITY 1-1634688-4 线至板连接器, AMP-LATCH系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排3M N2514-6002RB 线至板连接器, 2500系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排MOLEX 70246-1401 线至板连接器, 针座, 14路, 2.54MM
数据手册 ---
制造商 TE Connectivity (泰科) 3M Molex (莫仕)
分类 板对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 -
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 14 14 14
极性 Male Male Male
触点电镀 Gold, Tin, Tin over Nickel Gold, Tin Gold
额定电压(AC) - 350 V -
额定电流 3.00 A 2 A 2.5 A
绝缘电阻 5000 MΩ 1.00 GΩ 12.0 GΩ
排数 2 2 2
方向 Vertical Straight Vertical
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0
针脚数 14 14 14
接触电阻 - 20.0 mΩ -
拔插次数 - 200 -
额定电流(Max) 1A/触头 1.75 A -
额定电压(Max) - 1000 V -
工作温度(Max) 105 ℃ - -
工作温度(Min) -40 ℃ - -
额定电压(DC) - - 250 V
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
电路数 - - 14
额定电压 - - 250 VAC
长度 25.43 mm 25.1 mm 25.4 mm
宽度 9 mm 8.59 mm 8.89 mm
高度 8.95 mm 9.91 mm 9.27 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Brass Copper Alloy Phosphor Bronze
工作温度 -40℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 120℃
外壳材质 Thermoplastic Plastic Polyester
材质 Polyester - -
包装方式 Bulk Box Tray
产品生命周期 Superseded - Active
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 -
ELV标准 Compliant - Compliant
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
