对比图

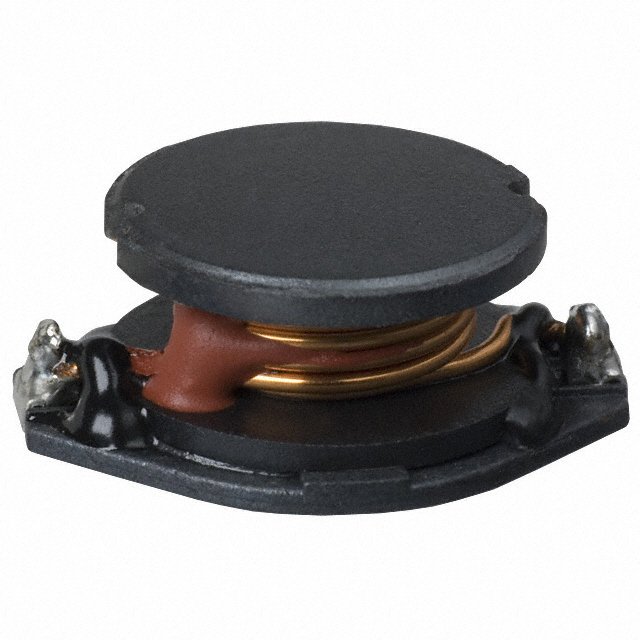

型号 PM5022-220M-RC SDR1806-220ML PM5022-220M
描述 BOURNS JW MILLER PM5022-220M-RC 功率电感, 22uH, 20%容差, SMDBOURNS SDR1806-220ML 功率电感, 22UH, SMD22uH ±20% 3.5A
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装 18.3mm x 14mm x 6.6mm 1806 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm)
额定电流 3.6 A 3.6 A 3.6 A
容差 ±20 % ±20 % ±20 %
电感 22 µH 22 µH 22.0 µH
自谐频率 13 MHz 13 MHz -
Q值 22.0 22.0 -
屏蔽 No No No
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz -
电阻(DC） 45 mΩ ≤45 mΩ 47 mΩ
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
工作结温(Max) - 125 ℃ -
电阻(DC Max) 0.045 Ω 0.045 Ω -
长度 18.3 mm 18.3 mm 18.6 mm
宽度 14 mm 14 mm 15.3 mm
高度 6.9 mm 6.9 mm 7.10 mm
封装 18.3mm x 14mm x 6.6mm 1806 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm)
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 105℃
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2016/06/20 2016/06/20 -
ECCN代码 EAR99 EAR99 -
HTS代码 8504508000 8504508000 -
