对比图

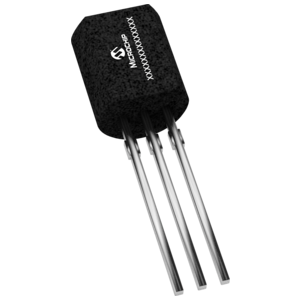

型号 MCP1525-I/TO MCP1525T-I/TT AD680JTZ
描述 MICROCHIP MCP1525-I/TO 电压基准, 精密, 系列 - 固定, MCP1525系列, 2.5V, TO-226AA-3MICROCHIP MCP1525T-I/TT 电压基准, 精密, 系列 - 固定, MCP1525系列, 2.5V, SOT-23-32.5V，Analog Devices### 电压参考，Analog Devices精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑，并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) ADI (亚德诺)
分类 电压基准芯片电压基准芯片电压基准芯片
安装方式 Through Hole Surface Mount Through Hole
引脚数 3 3 3
封装 TO-92-3 SOT-23-3 TO-92-3
额定电流 - - 250 µA
容差 ±1 % ±1 % ±0.4 %
输入电压(DC) 2.70V ~ 5.50V 2.70V ~ 5.50V 4.50V ~ 36.0V
输出电压 2.5 V 2.5 V 2.5 V
输出电流 2 mA 2 mA 10 mA
供电电流 120 µA 120 µA 280 µA
通道数 1 1 1
针脚数 3 3 3
输入电压(Max) 7 V 7 V 36 V
输入电压(Min) 2.7 V - 4.5 V
输出电压(Max) 2.525 V 2.525 V 2.51 V
输出电压(Min) 2.5 V 2.475 V 2.5 V
输出电流(Max) 20 mA 20 mA 10 mA
工作温度(Max) 85 ℃ 85 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ 0 ℃
工作结温(Max) - - 70 ℃
精度 ±1 % ±1 % ±0.4 %
额定电压 2.5 V - 2.5 V
输入电压 2.7V ~ 5.5V 2.7V ~ 5.5V 4.5V ~ 36V
输出接口数 1 - -
耗散功率 140 mW 140 mW -
静态电流 100 µA 100 µA -
跌落电压 137 mV 137 mV -
热阻 132℃/W (RθJA) 336℃/W (RθJA) -
长度 4.71 mm 2.9 mm 5.21 mm
宽度 3.62 mm 1.3 mm 4.19 mm
高度 4.62 mm 0.95 mm 5.33 mm
封装 TO-92-3 SOT-23-3 TO-92-3
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ 0℃ ~ 70℃
温度系数 ±50 ppm/℃ ±50 ppm/℃ ±30 ppm/℃
产品生命周期 Active Active Active
包装方式 Bag Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
