对比图

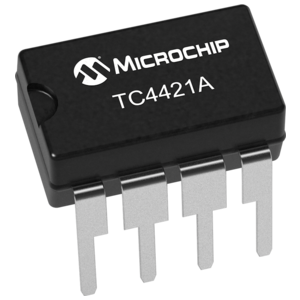

型号 TC4421AVPA UCC37322P TC4421EPA
描述 MICROCHIP TC4421AVPA 驱动器芯片, MOSFET, 低压侧, 4.5V-18V电源, 10A输出, 42ns延迟, DIP-8TEXAS INSTRUMENTS UCC37322P 芯片, MOSFET, 低压侧, 4V-15V电源, 9A输出, 35ns延迟, DIP-8MICROCHIP TC4421EPA 芯片, MOSFET驱动器, 8-PDIP, 单通道
数据手册 ---
制造商 Microchip (微芯) TI (德州仪器) Microchip (微芯)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 DIP-8 DIP-8 PDIP-8
电源电压(DC) 4.50V (min) 15.0V (max) 4.50V (min)
上升/下降时间 38ns, 33ns 20 ns 60 ns
输出接口数 1 1 1
输出电压 - 150 mV -
输出电流 10 A 9 A 375 mA
通道数 1 1 -
针脚数 8 8 8
耗散功率 - 0.35 W 730 mW
上升时间 34 ns 70 ns 75 ns
下降时间 32 ns 30 ns 75 ns
下降时间(Max) 32 ns 30 ns 75 ns
上升时间(Max) 34 ns 70 ns 75 ns
工作温度(Max) 125 ℃ 70 ℃ 85 ℃
工作温度(Min) -40 ℃ 0 ℃ -40 ℃
耗散功率(Max) - 350 mW 730 mW
电源电压 4.5V ~ 18V 4V ~ 15V 4.5V ~ 18V
电源电压(Max) 18 V 15 V 18 V
电源电压(Min) 4.5 V 4 V 4.5 V
工作电压 4.5V ~ 18V - -
供电电流 - - 1.50 mA
长度 - 9.81 mm -
宽度 - 6.35 mm -
高度 - 4.57 mm -
封装 DIP-8 DIP-8 PDIP-8
工作温度 -40℃ ~ 125℃ 0℃ ~ 70℃ -40℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/06/15 -
ECCN代码 EAR99 EAR99 EAR99
