对比图

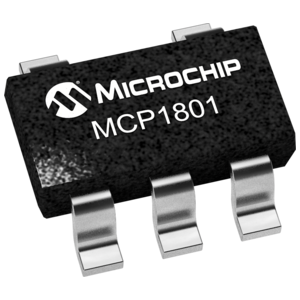

型号 SN105125DBVR SN105125DBVRG4 MCP1801T-1202I/OT
描述 TEXAS INSTRUMENTS SN105125DBVR 固定电压稳压器, LDO, 3V至5.25V, 1V压差, 1.2V输出, 150mA输出, SOT-23-5具有电源正常指示功能的 150mA 可调节低压降稳压器 5-SOT-23 0 to 70MCP1801 低压降电压调节器### LDO（低压降）线性电压调节器，Microchip
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) Microchip (微芯)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5
封装 SOT-23-5 SOT-23-5 SOT-23-5
输出接口数 1 1 1
输入电压(DC) 5.25V (max) - -
输出电压 1.2 V 1.2 V 1.2 V
输出电流 150 mA 150 mA 150 mA
供电电流 1 µA - -
针脚数 5 - 5
耗散功率 0.5 W 0.5 W 0.25 W
静态电流 150 µA 150 µA 50 µA
输出电容类型 Ceramic Ceramic -
跌落电压 1 V 1 V 1.03 V
调节输出数 1 1 -
输入电压(Max) 5.25 V 5.25 V 10 V
输入电压(Min) 3 V 3 V 2 V
输出电压(Min) 1.2 V - 1.2 V
工作温度(Max) 70 ℃ 70 ℃ 85 ℃
工作温度(Min) 0 ℃ 0 ℃ -40 ℃
耗散功率(Max) 500 mW 500 mW 250 mW
精度 2 % ±1 % ±2 %
输入电压 3V ~ 5.25V 3V ~ 5.25V 10 V
输出电流(Max) - - 150 mA
封装 SOT-23-5 SOT-23-5 SOT-23-5
长度 - 2.9 mm 3.1 mm
宽度 - 1.6 mm 1.8 mm
高度 - 1.15 mm 1.3 mm
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ -40℃ ~ 85℃
产品生命周期 Active Active Not Recommended for New Designs
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/12/17
ECCN代码 - - EAR99
