对比图

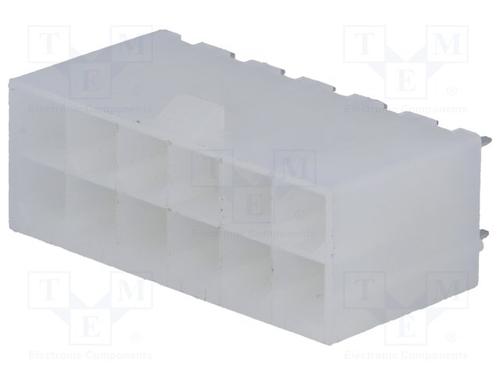

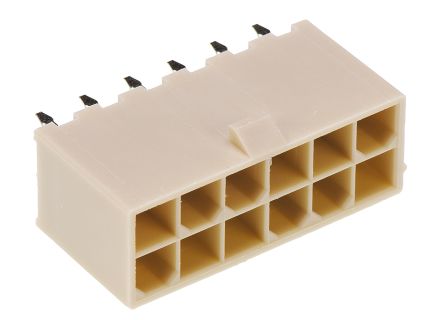

型号 39-28-8120 MF42-SD-12 0039296128
描述 MOLEX 39-28-8120 针座, MINI-FIT系列, 双排, 12路AMPHENOL MF42-SD-12 Rectangular Power Connector, Through Hole, Header, 12Contacts, 4.2mm4.20毫米（ .165 “ ）间距迷你适合小头，双排，垂直，无管理单元塑料钉板锁 4.20mm (.165") Pitch Mini-Fit Jr. Header, Dual Row, Vertical, without Snap-in Plastic Peg PCB Lock
数据手册 ---
制造商 Molex (莫仕) Amphenol (安费诺) Molex (莫仕)
分类 插头插座直角工业连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 Through Hole - -
引脚间距 4.20 mm - -
引脚数 - 12 -
触点数 12 12 12
极性 Male Male Male
触点电镀 Tin Tin -
额定电压(DC) 600 V - -
额定电压(AC) 600 V - -
额定电流 6 A 7 A -
绝缘电阻 1.00 GΩ - -
排数 2 2 2
灼热丝测试标准 Non-Compliant - -
无卤素状态 Low Halogen - -
方向 Vertical Straight -
电路数 12 - -
易燃性等级 UL 94 V-0 - -
针脚数 12 - 12
拔插次数 30 - 30
额定电流(Max) 9A/触头 - 9A/触头
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -40 ℃ - -40 ℃
额定电压(Max) 600 VAC - 600 V
额定电压 600VAC, 600VDC 250VAC, 250VDC -
接触电阻(Max) 10 mΩ - 10 mΩ
长度 26.8 mm - -
宽度 11 mm - -
高度 12.8 mm - 12.8 mm
封装 Through Hole - -
引脚间距 4.20 mm - -
外壳颜色 Natural - Natural
颜色 Natural - -
触点材质 Brass Brass Brass
材质 Nylon - -
外壳材质 Nylon - -
工作温度 - - -40℃ ~ 105℃
产品生命周期 Active - Unknown
包装方式 Bulk - Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
