对比图
型号 LD1117ADT-TR LMS8117ADTX-ADJ/NOPB NCP1117DTAT5G
描述 LDO 电压稳压器，STMicroelectronics### LDO（低压降）线性电压调节器，STMicroelectronics低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。具有 0°C 至 125°C 工作温度范围的 1A、15V 高精度线性稳压器 3-TO-252 0 to 1251A输出电流
数据手册 ---
制造商 ST Microelectronics (意法半导体) TI (德州仪器) ON Semiconductor (安森美)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3

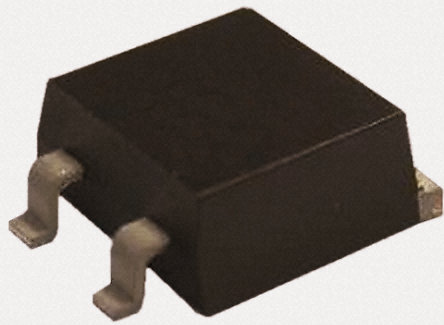

封装 TO-252-3 TO-252-3 TO-252-3
无卤素状态 - - Halogen Free
输出接口数 1 1 1
输出电压 1.25V ~ 15V 1.25V ~ 13.8V 1.25V ~ 18.8V
输出电流 1 A 1 A 1 A
极性 - - P-Channel
跌落电压 1.15V @1A,1V @100mA,1.05V @500mA 1.2 V 0.95V @100mA
输入电压(Max) 10 V 15 V 20 V
输出电流(Max) 1.2 A 1 A 1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) 0 ℃ 0 ℃ 0 ℃
精度 ±2 % ±1 % ±1 %
输入电压 10 V 2.5V ~ 15V ≤20 V
供电电流 5 mA 5mA ~ 10mA -
静态电流 5 mA 5.00 mA -
输出电容类型 - Ceramic -
调节输出数 - 1 -
输入电压(Min) - 2.5 V -
输出电压(Max) 15 V 13.8 V -
输出电压(Min) 1.25 V 1.25 V -
输入电压(DC) 10.0V (max) - -
针脚数 3 - -
耗散功率 12 W - -
耗散功率(Max) 12000 mW - -
宽度 6.2 mm - 6.22 mm
封装 TO-252-3 TO-252-3 TO-252-3
长度 6.6 mm - -
高度 2.4 mm - -
工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 EAR99 - EAR99
