对比图

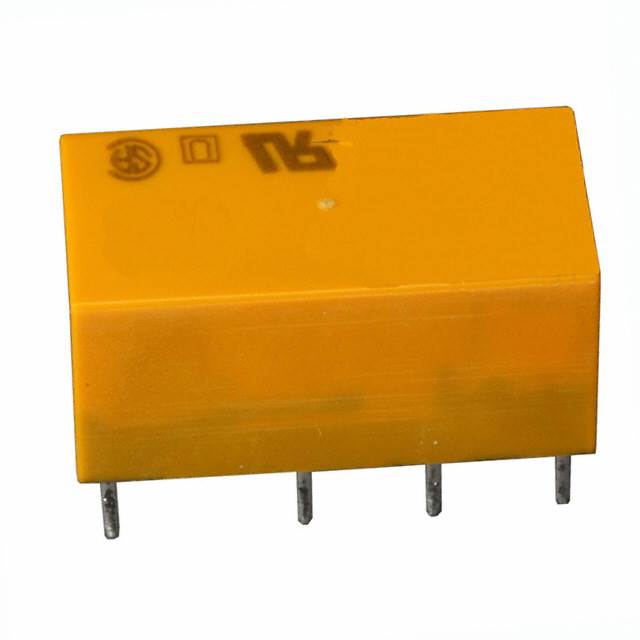

型号 AGQ20024 DS2E-ML-DC24V TX2SA-L-5V
描述 PANASONIC ELECTRIC WORKS AGQ20024 信号继电器, AGQ Series, DPDT, 24 VDC, 2 A, 通孔安装, 非闭锁Signal Relay 24VDC 3A DPDT (( 20mm 9.9mm 9.9mm)) Through HoleTX 系列 双刀双掷 5 V 闭锁 单线圈 表面贴装 小信号 继电器
数据手册 ---
制造商 Panasonic (松下) Panasonic (松下) Panasonic (松下)
分类 工业继电器/通用工业继电器/通用工业继电器/通用
安装方式 Through Hole Through Hole Surface Mount
引脚数 8 - -
封装 DIP - -
额定电流 1 A - -
额定功率 30 W - -
触点类型 DPDT - -
触点额定电流 2 A - 2 A
线圈电压 24 VDC 24 VDC 5 VDC
线圈电流 9.6 mA 7.5 mA 20 mA
线圈电阻 2.504 kΩ 3.2 kΩ 250 Ω
载流 1.00 A - -
额定电流(Max) 2 A 3 A 2 A
线圈电压(DC) 24 V 24 V 5 V
线圈功率 230 mW - -
额定功率(Max) 30W, 37.5VA 60W, 125VA -
开关电流(Max) 2 A - 2 A
工作温度(Max) 85 ℃ - 85 ℃
工作温度(Min) -40 ℃ - -40 ℃
额定电压 125 VAC - -
功耗 - - 100 mW
长度 10.6 mm 20 mm 15 mm
宽度 7.2 mm 9.9 mm 9.4 mm
高度 5.2 mm 9.9 mm 8.4 mm
封装 DIP - -
触点材质 Silver Palladium Silver, Gold Silver, Gold Clad
工作温度 -40℃ ~ 85℃ -40℃ ~ 70℃ -40℃ ~ 85℃
产品生命周期 Active Obsolete Active
包装方式 Tube Bulk Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 EAR99 - EAR99
HTS代码 8536490050 - 8536490050
