对比图

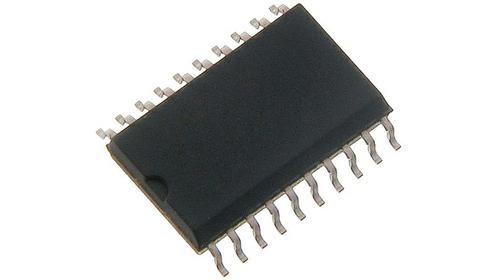

型号 MM74HC273WM SN74HC273DW 74HC273D
描述 FAIRCHILD SEMICONDUCTOR MM74HC273WM 触发器, 复位, 非反相, 正沿, D, 12 ns, 50 MHz, 5.2 mA, SOIC, 20 引脚TEXAS INSTRUMENTS SN74HC273DW 芯片, D型触发器 八路, 12NS SOIC-20NXP 74HC273D 触发器, 复位, 非反相, 正沿, D, 13 ns, 66 MHz, 5.2 mA, SOIC, 20 引脚
数据手册 ---
制造商 Fairchild (飞兆/仙童) TI (德州仪器) NXP (恩智浦)
分类 触发器触发器逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SOIC-20 SOIC-20 SOIC-163
频率 50 MHz 25 MHz 66 MHz
电源电压(DC) 5.00 V, 6.00 V (max) 2.00V ~ 6.00V 5.00 V, 6.00 V (max)
输出接口数 - 8 -
输出电流 5.2 mA 5.2 mA 5.2 mA
电路数 8 8 8
通道数 - 8 -
针脚数 20 20 20
时钟频率 78 MHz 60 MHz -
位数 8 8 8
传送延迟时间 - 34.0 ns -
极性 Non-Inverting Non-Inverting Non-Inverting
电压波节 - 6.00 V, 5.00 V, 2.00 V -
输入电容 7 pF 3 pF -
输出电流驱动 - -1.00 mA -
输入数 - 8 -
工作温度(Max) 85 ℃ 85 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2V ~ 6V 2V ~ 6V -
电源电压(Max) 6 V 6 V 6 V
电源电压(Min) 2 V 2 V 2 V
逻辑门个数 8 - 8
数字逻辑电平 CMOS - -
长度 - 12.8 mm 13 mm
宽度 7.5 mm 7.52 mm 7.6 mm
高度 2.35 mm 2.35 mm 2.45 mm
封装 SOIC-20 SOIC-20 SOIC-163
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -
产品生命周期 Active Active Unknown
包装方式 Tube Tube Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/12/17
ECCN代码 EAR99 - -
