对比图

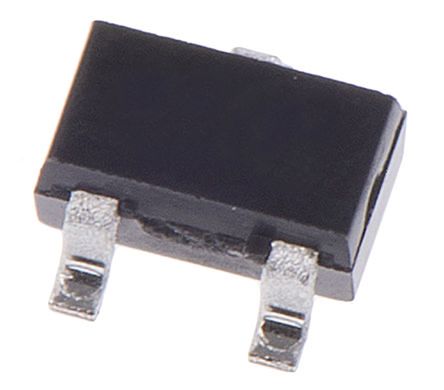

描述 小信号MOSFET 60 V 340 mA时，单N通道， SC- 70 Small Signal MOSFET 60 V, 340 mA, Single, N−Channel, SC−702N7002W 系列 60 V 115 mOhm N-沟道 增强型 晶体管 - SOT-323
数据手册 --
制造商 ON Semiconductor (安森美) Micro Commercial Components (美微科)
分类 MOS管MOS管
安装方式 Surface Mount Surface Mount
引脚数 3 3
封装 SOT-323-3 SOT-323-3
针脚数 3 -
漏源极电阻 2.53 Ω -
极性 N-CH N-CH
耗散功率 200 mW 200 mW
阈值电压 1.76 V -
漏源极电压(Vds) 78 V 60 V
输入电容(Ciss) 37.8pF @25V(Vds) 50pF @25V(Vds)
额定功率(Max) 200 mW -
工作温度(Max) 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃
耗散功率(Max) 200 mW 200mW (Ta)
连续漏极电流(Ids) 0.34A 0.115A
上升时间 9 ns -
下降时间 29 ns -
通道数 - 1
长度 2 mm -
宽度 1.25 mm -
高度 1 mm -
封装 SOT-323-3 SOT-323-3
工作温度 -55℃ ~ 150℃ -55℃ ~ 150℃ (TJ)
产品生命周期 Unknown Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
最小包装 3000 -
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 - -
REACH SVHC版本 - -
