对比图
型号 STPS15SM80CG-TR STPS15SM80CR STPS15SM80CT
描述 STMICROELECTRONICS STPS15SM80CG-TR 小信号肖特基二极管, 双共阴极, 80 V, 15 A, 955 mV, 150 A, 175 °CSTMICROELECTRONICS STPS15SM80CR 小信号肖特基二极管, 双共阴极, 80 V, 15 A, 955 mV, 150 A, 175 °CSTMICROELECTRONICS STPS15SM80CT 小信号肖特基二极管, 双共阴极, 80 V, 15 A, 955 mV, 150 A, 175 °C
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 二极管阵列二极管阵列二极管阵列
安装方式 Surface Mount Through Hole Through Hole
引脚数 3 3 3

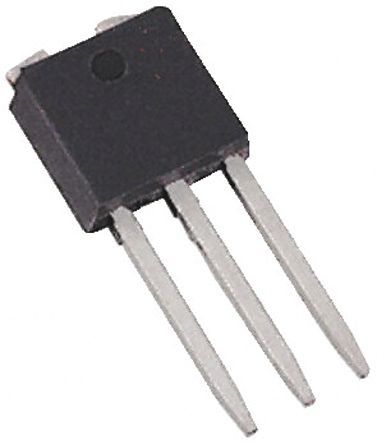

封装 TO-263-3 TO-262-3 TO-220-3
针脚数 3 3 3
正向电压 780mV @7.5A 780mV @7.5A 780mV @7.5A
正向电流 15 A 15 A 15 A
最大正向浪涌电流（Ifsm） 150 A 150 A 150 A
正向电压(Max) 955 mV 955 mV 955 mV
正向电流(Max) 15 A 15 A 15 A
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
工作结温 175℃ (Max) 175℃ (Max) 175℃ (Max)
长度 10.4 mm 10.4 mm 10.4 mm
宽度 9.35 mm 4.6 mm 4.6 mm
高度 4.6 mm 10.75 mm 15.75 mm
封装 TO-263-3 TO-262-3 TO-220-3
产品生命周期 Not Recommended for New Designs Not Recommended for New Designs Not Recommended for New Designs
包装方式 Cut Tape (CT) Tube Each
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
