对比图
型号 RT114012 G2RL-1 12DC G2R-1A-E-DC12

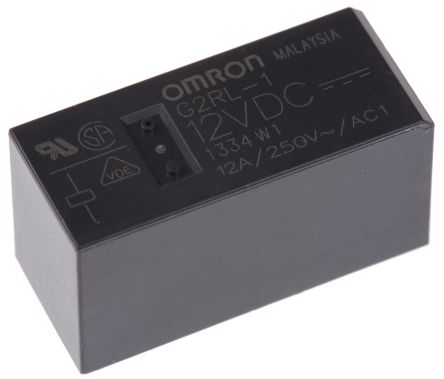

描述 TE CONNECTIVITY / SCHRACK RT114012 通用继电器, 功率电路板继电器 RT1系列, 功率, 无锁定, SPDTOMRON ELECTRONIC COMPONENTS G2RL-1 12DC 通用继电器, G2RL系列, 功率, 无锁定, SPDT, 12 VDC, 12 AOMRON ELECTRONIC COMPONENTS G2R-1A-E-DC12 通用继电器, G2R系列, 功率, 非锁定, SPDT-常开, 12VDC, 10A
数据手册 ---
制造商 TE Connectivity (泰科) Omron (欧姆龙) Omron (欧姆龙)
分类 功率继电器功率继电器功率继电器
安装方式 Through Hole PCB Through Hole
引脚数 5 - 6
封装 - - Through Hole
额定电压(DC) - - 125 V
额定电压(AC) 250 V - 380 V
绝缘电阻 - - 1.00 GΩ
触点类型 SPDT SPDT SPST-NO
接触电阻 - - 100 mΩ
功耗 400 mW - 530 mW
触点额定电流 12.0 A - 16 A
线圈电压 12 VDC 12 VDC 12 VDC
线圈电流 33.3 mA 33.3 mA 43.6 mA
线圈功率(DC) 400 mW 400 mW 530 mW
线圈电阻 360 Ω 360 Ω 275 Ω
载流 - - 16.0 A
额定电流(Max) - - 16 A
线圈电压(DC) 12 V 12 V 12 V
线圈功率 - 400 mW 530 mW
额定功率(Max) 3 KVA - 480W, 4KVA
开关电流(Max) 12 A - 16 A
工作温度(Max) 85 ℃ 85 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电流 12 A - -
输入电压(DC) 12.0 V - -
跌落电压 1.20 V - -
额定电压 12 VDC - -
长度 29 mm 29 mm 29 mm
宽度 12.7 mm - 13 mm
高度 15.7 mm 15.7 mm 25.5 mm
封装 - - Through Hole
触点材质 Silver Nickel Silver Tin Oxide Silver Alloy
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 70℃
产品生命周期 Active - Active
包装方式 Tube - Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
ELV标准 Compliant - -
REACH SVHC版本 - 2014/06/16 -
ECCN代码 EAR99 - EAR99
HTS代码 8536410050 - 8536490075
