对比图
型号 PM54-150M-RC SDR0604-150YL MCSDC0603-150MU

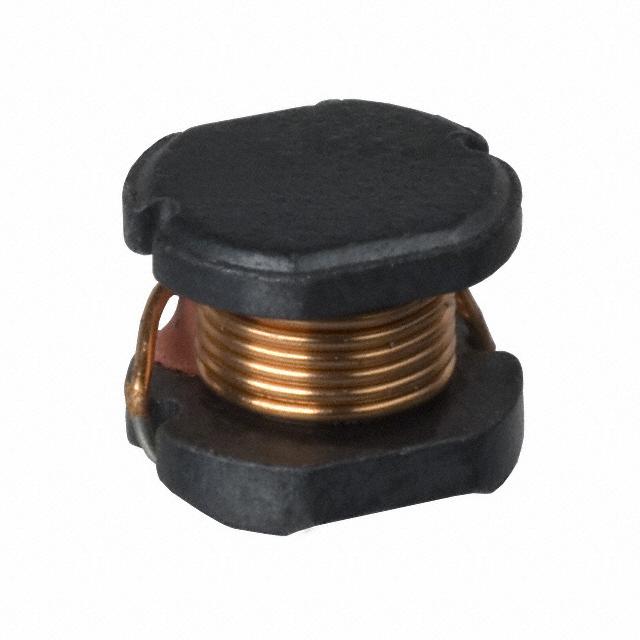

描述 BOURNS JW MILLER PM54-150M-RC 功率电感, 15uH, 20%容差, SMDBOURNS SDR0604-150YL 表面贴装功率电感器, SDR0604系列, 15 µH, ± 15%, 非屏蔽, 0.14 ohm, 1.3 AMULTICOMP MCSDC0603-150MU 表面贴装功率电感器, 15 µH, 930 mA, 非屏蔽, 0.18 ohm
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Multicomp
分类 电感电感贴片电感
引脚数 2 2 2
封装 5.8mm x 5.8mm x 4.8mm Nonstandard 6mm x 5.8mm x 3.9mm
安装方式 Surface Mount Surface Mount -
额定电流 1.3 A 1.3 A 930 mA
电感 15 µH 15 µH 15 µH
自谐频率 20 MHz 20 MHz 28.0 MHz
Q值 30 30.0 22.0
共振频率 - 20 MHz 1.00 kHz
电感公差 ±20 % ±15 % ±20 %
电阻(DC） 140 mΩ ≤140 mΩ 180 mΩ
电阻(DC Max) 0.14 Ω 0.14 Ω 0.18 Ω
容差 ±20 % ±15 % -
电阻 - 140 mΩ -
测试频率 1 kHz 1 kHz -
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
屏蔽 No - -
封装 5.8mm x 5.8mm x 4.8mm Nonstandard 6mm x 5.8mm x 3.9mm
高度 4.8 mm 4.8 mm -
长度 5.80 mm - -
宽度 5.20 mm - -
直径 5.80 mm - -
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
产品生命周期 Not Recommended Active -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2016/06/20 2016/06/20 -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -
ECCN代码 EAR99 EAR99 -
HTS代码 8504508000 8504508000 -
